資料介紹
此應用報告提出了一個實驗的結果進行演示如何解決兩個最常見的關注揚聲器損壞時采用D類放大器。
實驗裝置

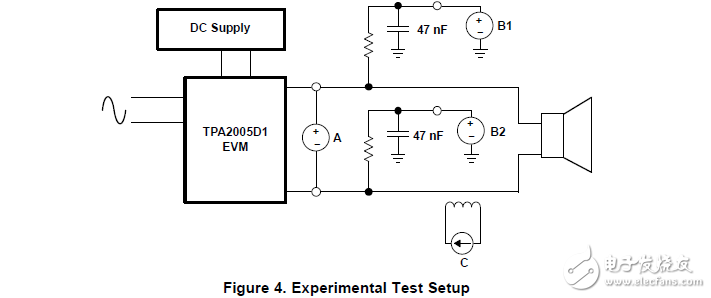

用于此實驗的測試設置如圖4所示。
測量輸出電壓時,必須注意獲得準確的結果。由于輸出音頻信號是差分,測量可以用兩種不同的方式。這兩種方法都使用在這個實驗期間。第一種方法涉及使用差分探頭。這是一個特殊的探頭,允許連接一個探頭的正輸出和其他探頭的負輸出。差分探頭
測量用圖4中的測量A證明。測量差動電壓使用常規電壓探頭需要使用第二種方法。此方法涉及使用兩個探頭,每個輸出與探針地面連接到信號地面。測量圖4顯示測量B1和B2。然后可以減去信號使用示波器上的數學函數。
除了兩個電壓,測量電流是必需的。對于這個實驗,當前使用電流探頭連接到示波器測量。
