      an-1849音頻放大器電源的設計

      2017-05-23 | rar | 1.82 MB | 次下載 | 免費

      資料介紹

      　　電源

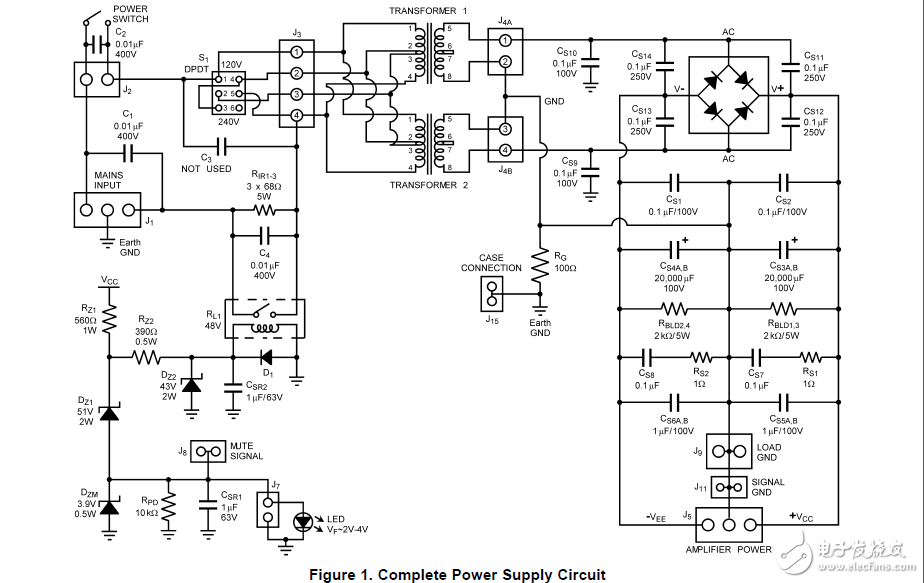

      　　圖1顯示了電源設計的完整示意圖。設計的核心是基礎由變壓器、電橋和各種電容器組成的電源。許多電容器使用可能不是商業上必要的或可能對性能的影響最小。因?yàn)樵O(shè)計不是一個商業設計，必須考慮嚴格的成本限制，額外電容器可自由使用。對于商業設計，長凳和聽力測試或其他一些測試標準是建議確定所需外部元件的精確數量、尺寸和類型。短解釋變壓器的初級側各電容器的目的，在橋的周圍并在供應軌如下。一些電容器在PCB上增加一倍的靈活性或?qū)崿F(xiàn)期望總電容。

      　　?C1，C2，C4是為了防止開啟/關閉尖峰時造成的電源開關改變位置。不使用C3和冗余。

      　　?CS1，CS2是低價值，陶瓷電容器在DC輸出高頻率的噪音吧二極管橋。

      　　?CS3，CS4是大型水庫電容器提供大電流的要求和穩定的供應軌道，以盡量減少低頻波動。這些都是非常大的值電解電容器。二電容器是用來實現所需的40000μF電容每軌

      　　?CS5，CS6是高質量薄膜電容對濾波器的高頻噪聲。兩個腳印上使用撓性板。

      　　?CS7、CS8的行動與RS1和RS2一起將大電解電容和降低阻抗。

      　　?cs9，CS10是低價值，陶瓷電容器從變壓器濾波器的高頻噪聲二極管橋的次級交流線。

      　　?cs11 -密室是并聯在整流橋降低高頻噪聲和振鈴的二極管。一個額外的RC緩沖區與每個二極管并聯整流器將進一步降低噪音和振鈴。

      an-1849音頻放大器電源的設計
