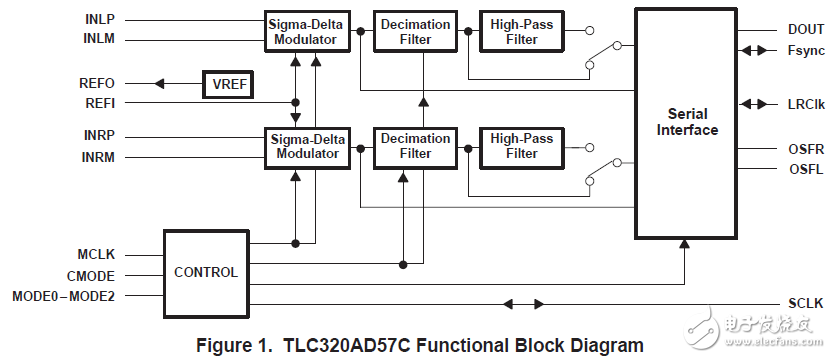

這是一tlc320ad57c立體聲ADC，這意味著它有左和右的數據單獨的通道。分離通道應用從輸入，通過調制器和濾波，并在單獨的數字輸出。信號的應用對輸入［ INL（R）P和INL（R）］必須差保護裝置規格。單端輸入可以使用，但與一些性能下降（通常為6分貝）。
TLC320ad57c輸入不緩沖，所以外部驅動階段可能是必要的。此外，輸入必須先通過抗混疊濾波器。當高頻信號被轉換到較低的頻率時，會出現混疊現象采樣信號少于其最大頻率的兩倍。大于采樣一半的頻率率被轉換到較低的頻率的采樣過程，并出現在信號頻帶中的頻率。
采樣頻率會導致輸入頻譜的拷貝出現在采樣頻率的倍數上。當復制覆蓋原來的輸入光譜的采樣頻率的一半，然后振幅分量的頻帶重疊被添加到噪聲地板降低性能。這個問題的解決辦法是過濾掉所有的頻率大于采樣頻率的一半。這樣做的一個有效方法是用磚墻過濾器，但這是昂貴和困難的設計。
幸運的是，由于64×的tlc320ad57c過采樣，采樣頻率除以二是足夠的遠離信號帶。只有一個單極電阻電容器（RC）低通濾波器是必需的，以實現不必要頻率的必要衰減。建議的電容和電阻器的起始值是0.01 MF和50歐姆，分別設置極在318千赫。此值可以調整，以優化性能。
