      TFT LCD液晶顯示器的驅動原理

      2008-10-16 | rar | 555 | 次下載 | 10積分

      資料介紹

      TFT LCD液晶顯示器的驅動原理 （一）
      我們針對TFT LCD的整體系統面來做介紹, 也就是對其驅動原理來做介紹, 而其驅動原理仍然因為一些架構上差異的關系, 而有所不同. 首先我們來介紹由于Cs(storage capacitor)儲存電容架構不同, 所形成不同驅動系統架構的原理.

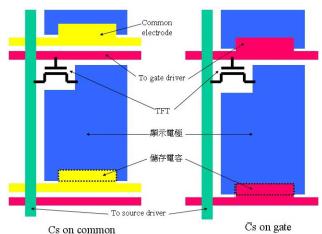

      Cs(storage capacitor)儲存電容的架構
      一般最常見的儲存電容架構有兩種, 分別是Cs on gate與Cs on common這兩種. 這兩種顧名思義就可以知道, 它的主要差別就在于儲存電容是利用gate走線或是common走線來完成的. 在上一篇文章中, 我曾提到, 儲存電容主要是為了讓充好電的電壓,能保持到下一次更新畫面的時候之用. 所以我們就必須像在CMOS的制程之中, 利用不同層的走線, 來形成平行板電容. 而在TFT LCD的制程之中, 則是利用顯示電極與gate走線或是common走線,所形成的平行板電容,來制作出儲存電容Cs.
