無功補償SVG、SVC、MCR、TCR、TSC區別
TSC:晶閘管投切電容器,采用無源器件(電容器)進行無功補償,分級補償,不能實現連續可調。
TCR:晶閘管控制電抗器。
MCR:磁控電抗器,與TCR類似,需要和電容柜配合實現動態無功補償,可實現連續可調。
SVC:靜止無功補償裝置,采用無源器件進行無功補償的技術總稱,包括:TSC、TCR等,“靜止”是與同步調相機對應,一般來說將使用晶閘管進行控制的補償裝置成為“SVC"。
SVG:靜止無功發生器,采用電能變換技術實現的無功補償。SVG與其它的最大區別在于能主動發出無功電流,補償負載無功電流。而其它均為無源方式,依靠無源器件自身屬性進行無功補償。
?


?
靜止無功補償器(SVC) 與靜止無功發生器(SVG)有什么異同?
靜止無功補償器(SVC)該裝置產生無功和濾除諧波是靠其電容和電抗本身的性質產生的。
靜止無功發生器(SVG)該裝置產生無功和濾除諧波是靠其內部電子開關頻繁動作產生無功電流和與諧波電流相反的電流。
相關知識
靜止無功補償器又稱SVC,傳統無功補償用斷路器或接觸器投切電容,SCV用可控硅等電子開關,沒有機械運動部分,所以較靜態無功補償裝置。
通常的SVC組成部分為
1.固定電容器和固定電抗器組成的一個無功補償加濾波支路
該部分適當選擇電抗器和電容器容量,可濾除電網諧波,并補償容性無功,將電網補償到容性狀態。
2.固定電抗器
3.可控硅電子開關
可控硅用來調節電抗器導通角,改變感性無功輸出來抵消補償濾波支路容性無功,并保持在感性較高功率因數。
?
?

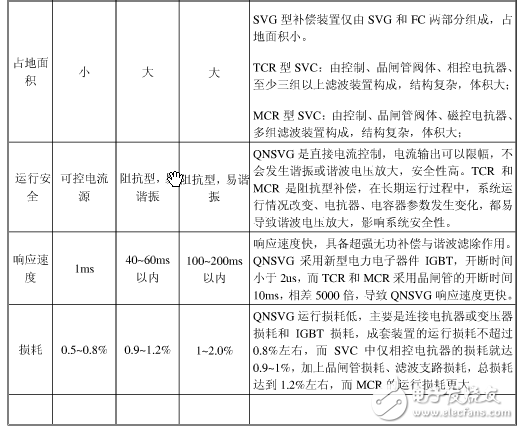

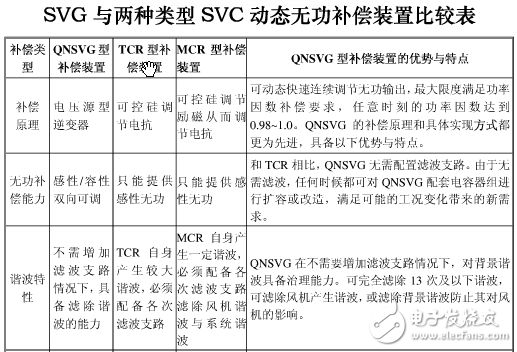

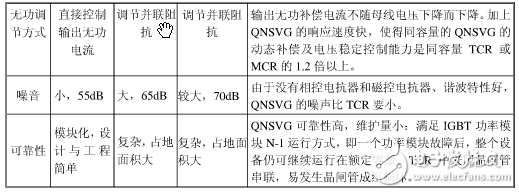

? | TSC | TCR型SVC | MCR型SVC | SVG |
吸收無功 | 分級 | 連續 | 連續 | 連續 |
響應時間 | 20ms | 20ms | 100ms | 10ms |
運行范圍 | 容性 | 感性到容性 | 感性到容性 | 感性到容性 |
諧波 | 受系統諧波影響大,自身不產生諧波 | 受系統諧波影響大,自身產生大量諧波 | 受系統諧波影響大,自身產生較大量諧波 | 受系統諧波影響小,可抑制系統諧波 |
受系統阻抗影響 | 大 | 大 | 大 | 無 |
損耗 | 小 | 大 | 較大 | 小 |
分相調節能力 | 有限 | 可以 | 不可 | 可以 |
噪聲 | 較小 | ? | 較小 | 小 |
體積(同等容量) | 大 | 大 | 較大 | 小 |
TCR:晶閘管控制電抗器。
MCR:磁控電抗器,與TCR類似,需要和電容柜配合實現動態無功補償,可實現連續可調。
SVC:靜止無功補償裝置,采用無源器件進行無功補償的技術總稱,包括:TSC、TCR等,“靜止”是與同步調相機對應,一般來說將使用晶閘管進行控制的補償裝置成為“SVC"。
SVG:靜止無功發生器,采用電能變換技術實現的無功補償。SVG與其它的最大區別在于能主動發出無功電流,補償負載無功電流。而其它均為無源方式,依靠無源器件自身屬性進行無功補償。
?



?
靜止無功補償器(SVC) 與靜止無功發生器(SVG)有什么異同?
靜止無功補償器(SVC)該裝置產生無功和濾除諧波是靠其電容和電抗本身的性質產生的。
靜止無功發生器(SVG)該裝置產生無功和濾除諧波是靠其內部電子開關頻繁動作產生無功電流和與諧波電流相反的電流。
相關知識
靜止無功補償器又稱SVC,傳統無功補償用斷路器或接觸器投切電容,SCV用可控硅等電子開關,沒有機械運動部分,所以較靜態無功補償裝置。
通常的SVC組成部分為
1.固定電容器和固定電抗器組成的一個無功補償加濾波支路
該部分適當選擇電抗器和電容器容量,可濾除電網諧波,并補償容性無功,將電網補償到容性狀態。
2.固定電抗器
3.可控硅電子開關
可控硅用來調節電抗器導通角,改變感性無功輸出來抵消補償濾波支路容性無功,并保持在感性較高功率因數。
?
?
