      PCB厚密板光源設計與PCB厚密板線路檢查LED光源系統的研究

      2017-12-07 | rar | 1 MB | 次下載 | 免費

      資料介紹

      　　提出了一種針對PCB厚密板線路，提高檢測精度和效率的新型專用光源照明系統。該系統通過光源入射角度與PCB板表面光吸收性的有效匹配，引入新型的光源分布及其空間三維模式，、獲取了區別于一般暗場低角度環形光的圖像，更加有效地得到了高對比度、高分辨性的事實圖像。結合其自身系統與光源的有效匹配，得到了有價值的成果，、理論分析、仿真設計及實驗結果均表明，該系統可以解決目前存在于厚密板PCB線路檢測中的諸多難題，例如光源背影造成圖像劣化和厚密線條所造成的測量精度降低等問題?？梢詮V泛應用在以線寬檢測機為代表的線路測試儀器，以最終外觀檢查機為代表的色彩識別儀器以及以AOI為代表的區域識別儀器等諸多方面。

      　　厚密板光源設計難點

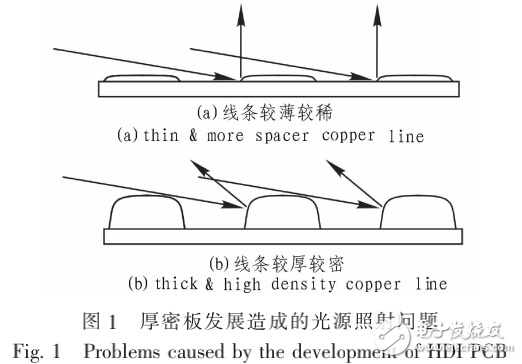

      　　在PCB行業的發展中，日前存在以下3大趨勢，即線條更細、線距更小密度更高、高度差更加明顯H q。本文使用的厚密板即是該趨勢的集中體現。如圖l（a）是普通光源應用在線距大、厚度小的PCB上的光線路徑。圖l（b）是普通光源應用在線距小、厚度大的PCB上的光線路徑。

      PCB厚密板光源設計與PCB厚密板線路檢查LED光源系統的研究
