資料介紹
作者:德州儀器 (TI) 電源管理組產品營銷經理Rich Nowakowski和應用工程師兼技術員組成員Robert Taylor
圖1 集成MOSFET的開關式(降壓)轉換器

圖2 集成、寬輸入電壓線性穩壓器

線性穩壓器已存在了許多年。一些設計人員仍然把已存在了20多年之久的線性穩壓器用于眾多新老項目。另一些設計人員則通過離散組件制作出屬于自己的線性穩壓器。在進行寬范圍電壓轉換時,線性穩壓器的簡單性是一個難以超越的優勢。但是,如果壓降過大,則24V總線的低電流應用(例如:工業應用或者HVAC控制等)可能會遇到熱問題。幸運的是,設計人員現在有許多選擇,可以使用小型、高效、寬輸入電壓開關式穩壓器。
本文將對24V總線、100mA和5V輸出的三種不同解決方案進行比較。我們把一個同步降壓轉換器與一個集成線性穩壓器和一個離散線性穩壓器進行對比。通過比較它們的尺寸、效率、散熱性能、瞬態響應、噪聲、復雜度和成本,幫助廣大設計人員選擇最能滿足某個特殊應用要求的解決方案。

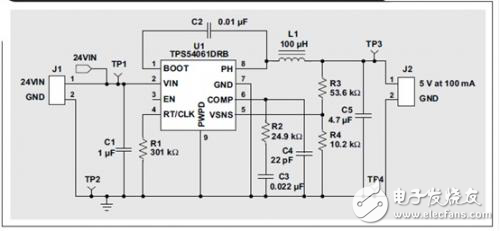

圖1 集成MOSFET的開關式(降壓)轉換器

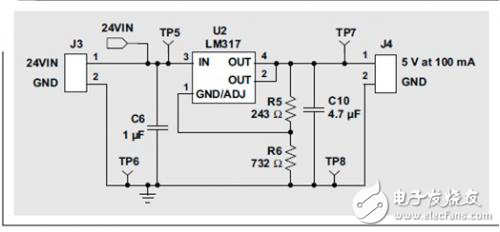

圖2 集成、寬輸入電壓線性穩壓器

線性穩壓器已存在了許多年。一些設計人員仍然把已存在了20多年之久的線性穩壓器用于眾多新老項目。另一些設計人員則通過離散組件制作出屬于自己的線性穩壓器。在進行寬范圍電壓轉換時,線性穩壓器的簡單性是一個難以超越的優勢。但是,如果壓降過大,則24V總線的低電流應用(例如:工業應用或者HVAC控制等)可能會遇到熱問題。幸運的是,設計人員現在有許多選擇,可以使用小型、高效、寬輸入電壓開關式穩壓器。
本文將對24V總線、100mA和5V輸出的三種不同解決方案進行比較。我們把一個同步降壓轉換器與一個集成線性穩壓器和一個離散線性穩壓器進行對比。通過比較它們的尺寸、效率、散熱性能、瞬態響應、噪聲、復雜度和成本,幫助廣大設計人員選擇最能滿足某個特殊應用要求的解決方案。
