資料介紹
本設計以單項橋式整流橋芯片、LM317 電源芯片、MC34063 控制芯片為核心,以電感、電阻、電容為輔助元器件,包括整流、穩壓、濾波、升壓四個模塊電路。可實現雙路輸出直流電,即一路是 220V 交流電轉換為可調穩壓+12V~+18V 電源,另外一路是在輸入電壓+12V~+18V 條件下,輸出電壓為+36V 電壓。
設計并制作兩路輸出的交流變換為直流,直流升壓的穩壓電源。
1)直流電源的第一路的輸出。穩壓電源在輸入電壓 220V、50HZ、電壓變化范圍+15%~-20%條件下:a.輸出電壓為可調范圍為+12V~+18V;b.最大輸出電流為 1A;c.電壓調整率不大于 0.5%,負載調整率不大于 2%;d.最高輸入電壓、滿載時的輸出紋波電壓不大于 10mV。
2)直流電源的第二路輸出。DC-DC 變換器,在輸入電壓+12V~+18V 條件下:a.輸出電壓為+36V;b.最大輸出電流為 750mA;c.電壓調整率不大于 1.5%,負載調整率不大于 3%;d. 最高輸入電壓、滿載時的輸出紋波電壓不大于1.2V;e.具有過流及短路保護功能;f.排除短路故障后,自動恢復為正常狀態;g.提高電壓調整率和負載調整率;h.提高 DC-DC 變換器的輸出電壓、增大直流輸出的帶載能力。
題目要求設計制作兩路輸出的交流變換為直流的穩壓電源,輸出的第一路要求在輸入電壓 220V、50HZ 條件下輸出電壓為可調范圍為+12V~+18V,在輸入電壓+12V~+18V 條件下,輸出電壓為+36V。
本設計采用了單項橋式整流電路進行整流,并進行濾波得到較穩定的直流,再采用 LM317 對輸出電壓進行穩壓,通過調節滑動變阻器得到第一路輸出即+12V~+18V 可調直流。
將第一路得到的低壓直流電做為第二路的輸入,通過 Boost 升壓變換電路可得到+36V 的直流電壓(采用 PWM 脈寬調節技術控制開關管占空比),以達到題目的設計要求。

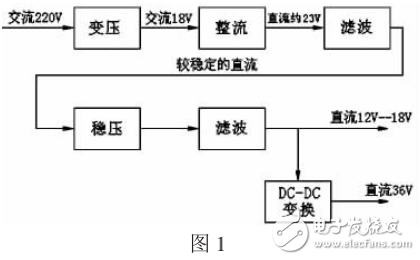

下圖為原理方框圖。
