UPS控制環路分析

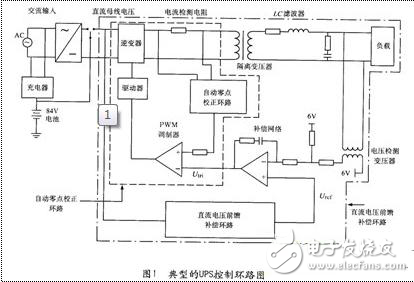

一個典型的UPS控制環路如圖1所示。其中包含三個控制環路。最主要的環路是瞬時電壓控制環路,其次是直流電壓前饋補償環路,第三個是自動零點校正環路。各個環路的功能如下:
(1)瞬時電壓控制環路
輸人交流電壓經直流轉換器變換為直流電壓(DCBUS)后,再經逆變器輸出到隔離變壓器,最終經LC濾波后輸出電壓給負載。輸出電壓的反饋是利用一個小的電壓感測變壓器將輸出電壓反饋至補償器。補償器輸出的信號經脈沖寬度調制器以高頻(約2OkHz)的三角波調變?yōu)镻WM波后再送給驅動器,驅動全橋逆變器將直流電壓(DC一BUS電壓)轉換為交流電壓提供給負載。

(2)直流電壓前饋補償環路
如圖1中點劃線圍成的方塊所示,主要用來補償輸出電壓的穩態誤差。此環路有助于對加載后的輸出有效值電壓進行補償。
(3)自動零點校正環路
一個典型的UPS控制環路如圖1所示。其中包含三個控制環路。最主要的環路是瞬時電壓控制環路,其次是直流電壓前饋補償環路,第三個是自動零點校正環路。各個環路的功能如下:
(1)瞬時電壓控制環路
輸人交流電壓經直流轉換器變換為直流電壓(DCBUS)后,再經逆變器輸出到隔離變壓器,最終經LC濾波后輸出電壓給負載。輸出電壓的反饋是利用一個小的電壓感測變壓器將輸出電壓反饋至補償器。補償器輸出的信號經脈沖寬度調制器以高頻(約2OkHz)的三角波調變?yōu)镻WM波后再送給驅動器,驅動全橋逆變器將直流電壓(DC一BUS電壓)轉換為交流電壓提供給負載。

(2)直流電壓前饋補償環路
如圖1中點劃線圍成的方塊所示,主要用來補償輸出電壓的穩態誤差。此環路有助于對加載后的輸出有效值電壓進行補償。
(3)自動零點校正環路
