近年來，能源短缺問題日益突出，人們在擔憂能源枯竭的同時，對能源的浪費卻大得驚人。例如各種廢棄的電池，尤其是遙控玩具車使用的電池，甚至沒用到其能量的一半就被廢棄掉了，這不僅造成能源的浪費，更造成了環境的污染。因而研制一種收集各種廢舊電池能量的裝置已迫在眉睫。
　　本文設計一種以直流電源變換器為核心的電能收集裝置，該裝置可用于人們在旅途為手機隨時充電，也可用于礦工照明等。該充電器可將直流電源的能量傳遞到3.6 V以上的可充電電池中。系統根據輸入電壓不同采用MC34063和HT7750來構建供電電路給電池充電，經過89C51單片機控制AD0832來檢測電源輸出電壓的大小，從而判斷是否對電池進行充電，并且檢測時間的長短可以根據用戶的需要進行設定，并通過數碼管顯示出來。為了提高單片機的工作效率，對單片機處于休眠和工作兩種狀態進行斷續的檢測。
　　1系統設計框圖

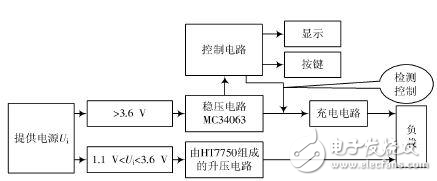

　　電能收集充電器的核心為直流電源變換器，從直流電源中吸收的電能轉移到可充電電池中。電能收集充電器是將輸入的功率盡可能大的輸送到所需充電的設備中，使得充電器的充電效率盡可能提高。該充電器對輸入電壓要求低，并且可以最大可能的吸收直流電源中的能量，比一般的充電器節能。系統框圖如圖1所示。
　　
　　圖1系統框圖
　　根據電壓Ui 取值的大小采用兩種直流電源變換器，當電壓為1.1 V《 Ui 《3.6 V 時，采用HT7750 組成的Boost升壓電路來實現；當供電電源大于3.6 V時，電路是用單片機控制集成芯片MC34063來實現的。MC34063的工作電壓是3~40 V，所以電源輸入電壓只需要在3 V以上就可以讓它工作。單片機能通過自身休眠來提高效率，還可以檢測電壓值控制電池的充電，并且由數碼管顯示出檢測的時間長短，這個時間可以根據用戶的要求任意調節。這樣的電路直觀、穩定、可靠，并且在實際運用中，在接負載的情況下，它能穩定的達到所需要的電流值和電壓值。同時電路簡單易懂，容易調試數據，成功率高。
　　2 硬件電路設計
　　2.1 升壓電路設計

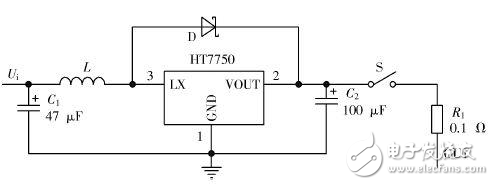

　　升壓電路主要由HT7750組成，HT7750轉換器具有高效率和低紋波。該系列具有超低啟動電壓、高輸出電壓精度。只需要3個外部元件即電感、穩壓管、電解電容，以提供固定輸出5 V電壓。電路如圖2所示。
　　
　　圖2 升壓電路
