自從某幫主顛覆世界后,所有的高科技電子產品也總離不開“智能”的標簽。靜觀其下,智能手機、智能手表、智能家居等等,凡是和人們生活密切相關的事物都一步步走向了智能的方向,當然不可外乎智能電網……
智能電網即通過電能測量集成電路與實時通信相結合,增強電網管理。高精度測量與實時用電信息監測能夠幫助電網管理人員更加高效地管理電網。電網“智能化”程度的提高為用戶帶來了直接利益,可以獲得更高的電網穩定性(減少服務中斷)和更低的能源消耗。
下面帶來Maxim智能電網全芯專業解決方案,為工程師的電網知識添磚加瓦啦……

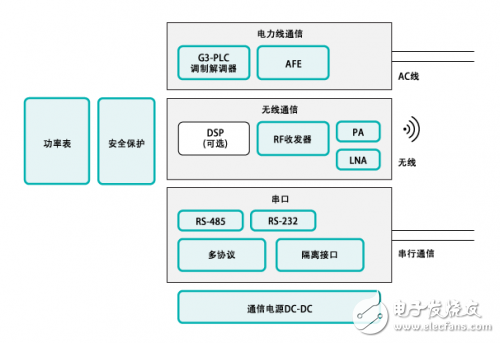

智能電網框圖:

一、電力線通信(G3-PLC調制解調器、AFE)
①G3-PLC調制解調器
MAX2992 - G3-PLC MAC/PHY電力線收發器
業內首款G3-PLC兼容調制解調器,支持高達300kbps的可靠通信,同時可通過交流電力線提供半雙工異步數據通信。為保證兼容性,集成了可編程陷波機制,允許對調制解調器發送頻譜的某個頻段進行陷波處理。這一特性同時提供了與其它窄帶發送器(例如基于FSK的傳統PLC系統)協同工作的途徑…適用于智能電網、太陽能,新能源管理等…
優勢及特色:
1.單芯片方案集成物理層(PHY)和媒體訪問控制器(MAC)
2.自動重復請求(ARQ)增強誤差檢測和數據可靠性
3.自適應動態鏈接可基于通道條件優化數據速率
②電力線通信模擬前端(AFE)
MAX2991 -電力線通信(PLC)集成模擬前端收發器
電力線通信模擬前端是一款性能優異的集成電路,具有極高的集成度和優異的性能,可有效降低整體系統成本。MAX2991是首款專為通過電力線傳輸OFDM (正交頻分復用)調制信號而設計的AFE。可編程濾波器工作在10kHz至490kHz頻帶,可利用同一器件支持CENELEC、FCC和ARIB通信標準…同時還適用于家庭自動化、門禁卡…
優勢及特色:
1.商用化電力線通信模擬前端,用于10kHz至490kHz頻率范圍
2.內置60dB動態范圍的AGC和消直流失調電路
3.可編程濾波器支持CENELEC、FCC及ARIB頻段
二、無線通信(RF收發器、功率放大器、低噪聲放大器)
①RF收發器
MAX7049(中文資料) -高性能、288MHz至945MHz ASK/FSK ISM發送器
高性能、單芯片、超低功耗ASK/FSK UHF發送器工作在288MHz至945MHz工業、科學和醫學(ISM)載波頻段。還包括一個低相位噪聲N分頻合成器,支持高精度調諧、快速變頻,并可有效降低帶外功率。為支持窄帶應用,該IC還具有幅度整形和頻率整形功能,方便用戶優化頻譜效率。還提供高達+15dBm的Tx功率,同時非常適合遠距離通信應用…
優勢和特點:
1. 提供最大的輸出發射功率,消耗最少的電源電流
2. 配合一個低成本的微處理器控制單元、一個晶體和少數無源元件,即可構成完整的發送器系統
智能電網即通過電能測量集成電路與實時通信相結合,增強電網管理。高精度測量與實時用電信息監測能夠幫助電網管理人員更加高效地管理電網。電網“智能化”程度的提高為用戶帶來了直接利益,可以獲得更高的電網穩定性(減少服務中斷)和更低的能源消耗。
下面帶來Maxim智能電網全芯專業解決方案,為工程師的電網知識添磚加瓦啦……
智能電網框圖:

一、電力線通信(G3-PLC調制解調器、AFE)
①G3-PLC調制解調器
MAX2992 - G3-PLC MAC/PHY電力線收發器
業內首款G3-PLC兼容調制解調器,支持高達300kbps的可靠通信,同時可通過交流電力線提供半雙工異步數據通信。為保證兼容性,集成了可編程陷波機制,允許對調制解調器發送頻譜的某個頻段進行陷波處理。這一特性同時提供了與其它窄帶發送器(例如基于FSK的傳統PLC系統)協同工作的途徑…適用于智能電網、太陽能,新能源管理等…
優勢及特色:
1.單芯片方案集成物理層(PHY)和媒體訪問控制器(MAC)
2.自動重復請求(ARQ)增強誤差檢測和數據可靠性
3.自適應動態鏈接可基于通道條件優化數據速率
②電力線通信模擬前端(AFE)
MAX2991 -電力線通信(PLC)集成模擬前端收發器
電力線通信模擬前端是一款性能優異的集成電路,具有極高的集成度和優異的性能,可有效降低整體系統成本。MAX2991是首款專為通過電力線傳輸OFDM (正交頻分復用)調制信號而設計的AFE。可編程濾波器工作在10kHz至490kHz頻帶,可利用同一器件支持CENELEC、FCC和ARIB通信標準…同時還適用于家庭自動化、門禁卡…
優勢及特色:
1.商用化電力線通信模擬前端,用于10kHz至490kHz頻率范圍
2.內置60dB動態范圍的AGC和消直流失調電路
3.可編程濾波器支持CENELEC、FCC及ARIB頻段
二、無線通信(RF收發器、功率放大器、低噪聲放大器)
①RF收發器
MAX7049(中文資料) -高性能、288MHz至945MHz ASK/FSK ISM發送器
高性能、單芯片、超低功耗ASK/FSK UHF發送器工作在288MHz至945MHz工業、科學和醫學(ISM)載波頻段。還包括一個低相位噪聲N分頻合成器,支持高精度調諧、快速變頻,并可有效降低帶外功率。為支持窄帶應用,該IC還具有幅度整形和頻率整形功能,方便用戶優化頻譜效率。還提供高達+15dBm的Tx功率,同時非常適合遠距離通信應用…
優勢和特點:
1. 提供最大的輸出發射功率,消耗最少的電源電流
2. 配合一個低成本的微處理器控制單元、一個晶體和少數無源元件,即可構成完整的發送器系統
