資料介紹

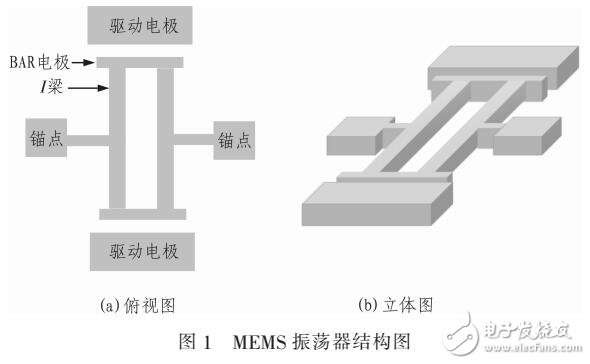

硅基MEMS振蕩器的頻率溫度系數高達-30 ppm/℃,是石英晶體振蕩器的100倍以上,因此必須進行頻率溫度補償。靜電反饋是一種低功耗補償技術,但是靜電力小,對于頻率較高的振蕩器效果不理想。設計了一種具有高Q值的I2BAR結構的高頻振蕩器,通過優化振蕩結構、制作納米尺度間隙、采用高摻雜襯底來提高靜電反饋的作用。建立了器件的機電耦合解析模型,并根據器件的物理結構和尺寸建立了包含寄生效應的等效電學模型,進行PSpice仿真。實驗測得振蕩器在30 Pa氣壓下具有48 000的Q值,當電壓從IV增加到25 V,頻率變化-1 194 ppm,頻率溫度特性為-14 ppm/℃,表明通過靜電反饋能夠補償85℃范圍內溫度變化引起的頻率偏移。
