資料介紹
LED 技術及其應用的發展超過幾年前業界的預期, 目前 LED 已經開始步入普通照明領域。在中國大陸的 LED 公共照明方面, LED 路燈和公路隧道燈的應用走在世界的前列。從全球的情況來看, LED 普通照明驅動電路要采用工頻市電電源供電(即離線式驅動電路)。就其拓?fù)浣Y(jié)構而言, 主要是隔離型反激式轉換器開關電源方案。對于 200W 以上的 LED 路燈,則選擇雙電感單電容( LLC )半橋諧振拓?fù)洹T?100W 以下的 LED 照明驅動電源中, 單級 PFC 反激式電路拓?fù)涫亲罴呀鉀Q方案。德州儀器( TI)公司推出的 UCC28810 普通照明電源控制器,不僅支持單級 PFC 反激式變換器和 Triac 調光, 同時還支持兩級 PFC 電源拓?fù)洹?/p>
UCC28810 封裝與引腳功能

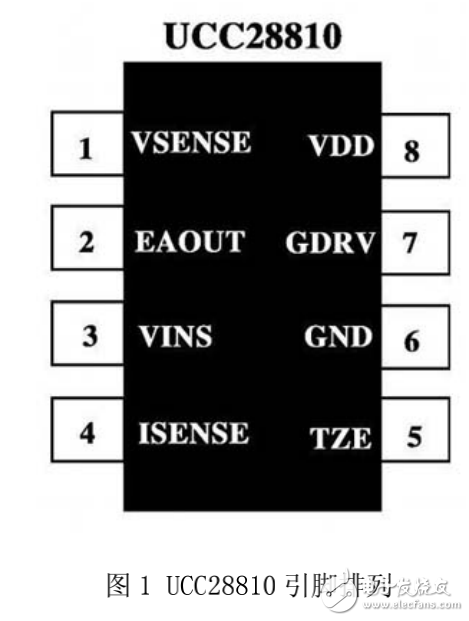

UCC28810 采用 8 引腳 SO IC 封裝, 引腳排列如圖 1 所示。
UCC28810 的主要特點
UCC28810 是一種單級 PFC 離線式 LED 照明電源控制器, 可以控制臨界導通模式( C rM ) 操作的反激、降壓( buck)或升壓( boost)變換器, 能夠與傳統墻上調光器接口。UCC28810 含有一個用于反饋誤差處理的跨導電壓放大器、一個用來產生與輸入電壓成正比的電流指令的電流參考發生器、一個電流傳感比較器、PWM 邏輯及驅動外部功率 MOSFET 的驅動器。
基于 UCC28810 的 34W 單級 PFC 反激式 LED 恒流驅動電源

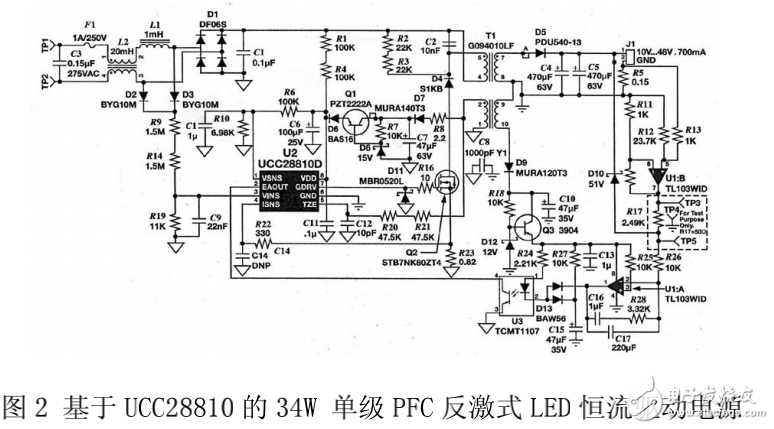

基于 UCC28810 的 34W 單級 PFC 反激式 LED 恒流驅動電源電路如圖 2 所示。這種帶 PFC 的隔離型單級反激式離線 LED 驅動電路的 AC 輸入電壓范圍為 180~265 V, 輸出 DC 電壓為 10 ~ 48 V, 輸出恒流為 700mA, 可以驅動 3~ 13 個串聯連接的 LED, 最大輸出功率為 34 W , 效率達 90%, 線路功率因數 PF》0.9。
