文章構建了基于 Boost 型變換器的 DC/DC 變換器，系統以專用芯片UC3842 作為控制核心，輔以 Atmega128 單片機穩定輸出電壓。利用 UC3842 自身的電壓電流環反饋，加上輸出電壓均值環設計成輸出電壓穩定可調的 DC/DC變換電路。本系統還采用了模擬 PWM 技術、在線保護技術、人機交互技術。實際測試表明該系統各項指標均達到或超過設計要求。

　　隨著電力電子技術的發展，電源裝置大量出現在生產生活的各個領域，其電壓電流的穩定性、電壓調整率、負荷調整率、變換器的效率等因素將直接影響到用電及通信設備的正常運行，嚴重時還將影響到設備的安全性。因此，如何改善上述各項指標，成為電源裝置設計時需要考慮的重要因素。本文介紹一種行之有效的開關穩壓電源的系統設計方案。

　DC-DC 變換器方案選取

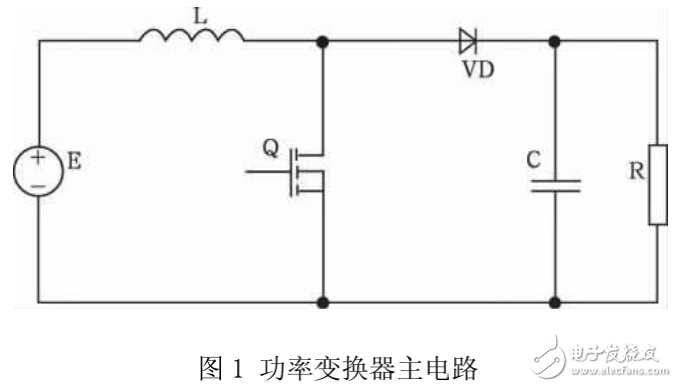

　　隔離變壓器輸出工頻電壓有效值為 18 ± 3 V，經橋式整流濾波后輸出直流電壓約為 18 ～ 26 V。要求開關電源的輸出電壓范圍在 30 ～ 36 V 之間穩定可調，單端反激式和 Boost 直接變換式都可以滿足要求。但是，考慮到單端反激式開關電源結構中的脈沖變壓器在短時間內難以制作調整好，并且其制作工藝和選材對系統的效率影響很大，因此本設計制作選用 Boost 電路作為功率變換器主電路，如圖 1 所示。
