隨著電子科技的不斷發展，越來越多的電子設備進入我們的生活，要想讓這些電子設備為我們服務，就離不開電源的驅動。所以設計一個穩定可靠，抗擾能力較高的電源至關重要。我們在實際應用場合中，經常會出現系統中各個模塊供電不統一，或者供電電源的電壓時常變化的（比如汽車中的電池電壓受溫度及發動機影響變化），此時需要一個穩壓電源將電壓固定在某個輸出電壓，所以需要一個升降壓電路來適應輸入電壓的上升與跌落。
　　在實際應用中，比如我們用的越來越多的單節鋰電池供電設備。鋰電池充滿電時的終止充電電壓一般是4.2V，電池的終止放電電壓為2.75V～3.0V。低于2.5V繼續放電稱為過放，過放對電池會有損害。所以鋰電池供電電路一般設計為3.0V～4.2V輸入，輸出3.3V供給MCU。此設計就需要用到升降壓電路，還有很多應用也有類似需求，我們現在就來扒一扒升降壓電源的設計方案。
　　
　　一、集成芯片升降壓應用（共地應用）
　　

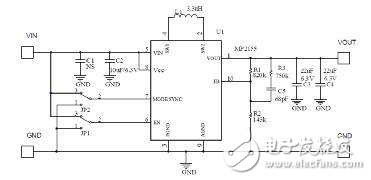

　　圖1 專用升降壓芯片應用
　　圖1為MPS集成功率管的MP2155GQ升降壓方案，內部自動切換升降壓模式。輸入電壓為2V-5.5V，輸出3.3V/2A。此應用非常適合單節鋰電池供電設備，外圍器件極少，只需要外加一個電感即可實現升降壓功能。尤其適合小體積應用。
　　二、Buck-Boost拓?fù)鋺?yīng)用（非共地應用）
　　Buck-Boost電路從命名就知道可以實現升降壓功能，目前MPS的DC-DC電源芯片都支持Buck-Boost的設計結構，可以根據不同輸出電流選擇合適型號。
