闡述了無信號源的、采用維恩電橋振蕩器直接 實現功 率輸 出的激磁 電源的設 計思 想和工作原理 ，以及核心器件 0PA548的性能參數、電路穩幅穩頻措施和實際應用中的注意事項。介紹了通過反相疊加和 LC串聯諧振提 高電壓幅值 的電源工作方式，使電路在 ±l5V供電時能夠提供穩定的36V／400Hz正弦波電壓。
直接振蕩式激磁電源電路組成及工作原理

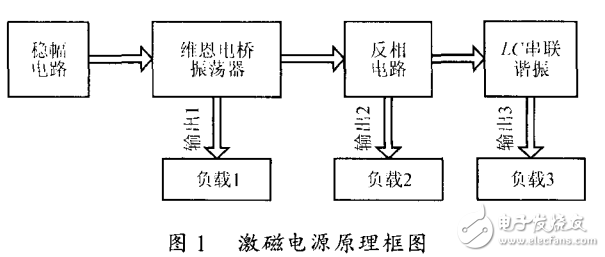

圖 1是 自激式激磁電源原理框圖，根據實際供電電壓的情況和負載的具體要求，可提供相同頻率的 3種不同幅值 的正弦波輸 出。基于功率運放 的維恩電橋振蕩器產生基本的正弦波輸 出；經過功率運放反相后 ，從其輸 出端和反相輸入端可得 到幅值疊加為基本正弦波幅值 2倍的頻率相 同的正弦波輸 出；對于感性負載，可通過串聯諧振電容，利用 LC串聯諧振原理得到更高幅值的輸 出。
