近日，由北京西開往深圳北站的G79次高鐵發生停電故障，上千人被困在40+℃的車廂內，持續近2小時，不少孩子和老人出現了不適和脫水現象。高鐵安全穩定運行與其電網電能質量密不可分，如何保障高鐵電網電能質量成為了當下討論的熱點。
　　到2020年，中國將新建高速鐵路1．6萬公里以上，形成以“四縱四橫”高鐵為主骨架的快速鐵路網，現在高鐵運行時速達到300km/h，提速至350km/h的呼聲也在不斷增強。
　　高鐵的安全穩定運行與高鐵電網的電能質量密不可分，電能質量問題可以導致電網電力故障和列車電力設備故障。探討高鐵電網電能質量問題對高鐵列車的影響，我們就必須要了解高鐵的供電原理和驅動原理。
　　
　　圖1 2020年地圖規劃圖
　　高鐵牽引供電系統
　　

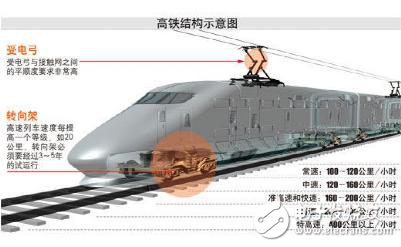

　　圖2 高鐵結構示意圖
　　高鐵能夠跑起來，依靠的是牽引供電系統給高速列車提供電力。電氣化鐵路的牽引供電方式主要有：BT（吸流變壓器）供電方式、AT（自耦變壓器）供電方式和TR直接供電方式。由于高速鐵路功率大，牽引電流較大，因此一般采用功率輸送能力最強的AT供電方式，典型的
　　AT供電系統如圖3所示。
　　

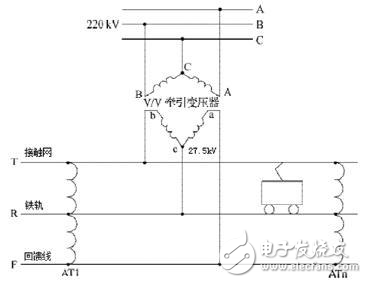

　　圖3 典型的AT供電系統
　　引供電系統主要由牽引變電站（變電所）、自耦變壓器AT、接觸網T、回饋線F、鐵軌R及高速列車組成。基本原理為：牽引變電站為整個牽引系統提供電源，電流從牽引變電站流出，通過接觸網給高速列出提供電能，然后通過回饋線流回牽引變電站，AT供電方式的工作原理如圖4所示。
　　

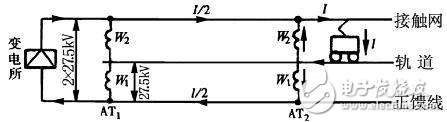

　　圖4 AT工作原理圖
　　高速鐵路供電是按照“供電段”來進行劃分的，平均數十千米/座。每個變電站伸出兩個供電支，提供不同相的電流。列車經過兩個變電站的“供電段”時，先后通過A1-B1-A2-B2四個供電支。為保證供電安全，每個供電支之間采用電氣絕緣（隔離）的結構設計，因此各供電支之間不會短路。列出從一個供電支運行到另一個供電支是瞬時完成的。
