      基于FPGA技術的LD脈沖驅動電源的設計

      2017-11-09 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　針對半導體激光器 （LD）脈 沖驅動工作 的需要 ，提 出了一種 新型的基于 FPGA技術 的 LD脈沖驅動電源的設計方法。結合 FPGA技術 ，利用 日立 SH系列單片機 HD64F7045為控制核心 ，實現高穩定度的激光器脈 沖驅動控制 。在 LD驅 動模塊 中，引入負反饋 控制技術 ，實現 了 LD的自動 電流控制（Acc）和 自動功率控制 （APC）；同時 ，采取 了慢啟動 電路 、短路開關和 限幅保 護等措施 ，有效 地保證 了 ID 脈沖工作 的安全。該電源 已經成功地應用 于某脈 沖光源 系統 。

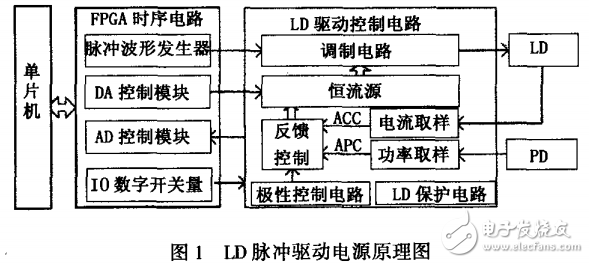

      　　圖 1是 LD脈沖驅動電源的原理框圖。該脈沖驅動電源主要由3部分組成，其基本工作原理是單片機控制 FPGA信號處理電路，由FPGA產生相應的時序信號控制 AD和 DA，生成恒定的直流源，并由脈沖波形發生器產生占空比可調的方波信號，在調制電路的作用下，最終產生脈沖電流幅度、脈沖占空 比都 連續 可 調 的 驅 動 電流 ，實 現 對 IJ）的 自動 電流（ACC）和 自動功率 （arc）驅動 。

      基于FPGA技術的LD脈沖驅動電源的設計
