近年來，用于可再生能源發電的高頻并網逆變技術在電力電子與控制技術領域已成為研究熱點。在此總結了目前常用的單相高頻并網光伏逆變器的各種主電路拓?fù)浣Y(jié)構，并按電路拓?fù)溥M(jìn)行分類，對每一種拓?fù)溥M(jìn)行了分析研究。通過對其工作原理的描述，比較了各種電路拓?fù)涞男阅芴攸c(diǎn)及在應用中存在的優缺點，指出了高頻并網逆變器的應用發展方向和與國外技術存在的差距。
無變壓器高頻并網逆變器

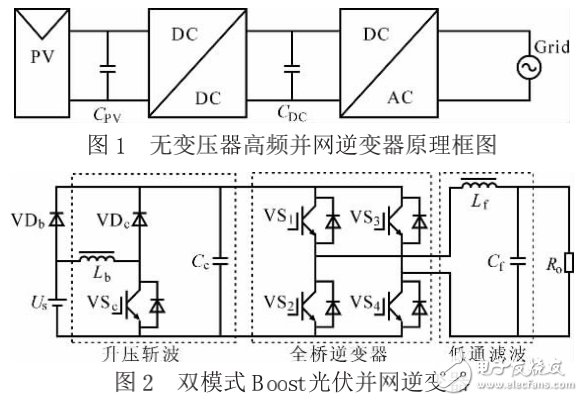

這種拓?fù)湓韴D如圖 1 所示。高頻無隔離系統的優點是省去笨重的工頻變壓器，具有更高效率，且功率密度高，體積小，重量輕，使用方便等。該系統的缺點是串并聯的太陽電池組件直流輸出端與電網沒有電氣隔離，太陽電池組件兩極有電網電壓；由于使用了高頻 DC/DC，增加了 EMC，EMI 的解決難度，加大了開關損耗，可靠性也較低，這是高頻逆變要克服的技術難點。另一種新穎的 Boost 雙模式光伏并網逆變器如圖2所示。
