直流輸電系統的功率輸送能力主要受所聯交流系統強度的限制，單條直流系統的功率輸送能力和功率穩定已有較多的研究。隨著多饋入直流系統的出現，直流系統間的復雜相互作用使得多饋入直流系統的功率穩定性更為復雜。以兩饋入直流系統為基礎，研究多饋入直流系統運行狀態變化、直流間耦合程度以及多饋入短路比大小對多饋入直流系統功率穩定性的影響。分析結果表明，在多饋入直流系統中，減小所聯直流系統電流、減小直流系統間電氣距離、增大所聯系統多饋入短路比均能有效增大直流系統的功率穩定裕度、提高功率輸送能力和最大直流功率。

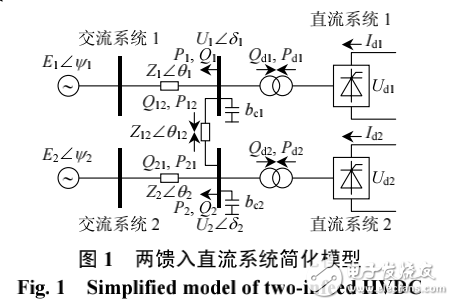

研究多條直流饋入同一個交流系統時，通常需要在保持原有系統動態特性不變的情況下簡化系統模型，這樣可在保持基本系統響應、行為與原系統的性能不變的情況下簡化研究。對多饋入直流系統相互作用機制的分析，本文采用圖 1 所示的兩饋入直流系統簡化模型進行研究。模型系統中，交流系統采用戴維寧等效電路，用固定阻抗和固定電動勢串聯來模擬。由于在逆變運行時，直流系統對交流系統的要求更高，因此模型中換流器均視為逆變器且 2 條直流均工作在恒定熄弧角/恒定電流控制方式。
