電源是電子設備的動力部分，是一種通用性很強的電子產品。它在各個行業及日常生活中得到了廣泛的應用，其質量的好壞極大地影響著電子設備的可靠性，其轉換效率的高低和帶負載能力的強弱直接關系著它的應用范圍。方波逆變是一種低成本，極為簡單的變換方式，它適用于各種整流負載，但是對于變壓器的負載的適應不是很好，有較大的噪聲。本文依據逆變電源的基本原理，利用對現有資料的分析推導，提出了一種方波逆變器的制作方法并加以調試。
1、系統基本原理

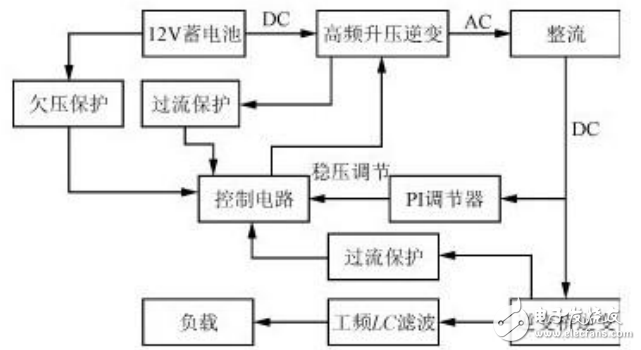

本逆變電源輸入端為蓄電池（＋12V，容量 90A·h），輸出端為工頻方波電壓（50Hz，310V）。其結構框圖如圖 1 所示。
目前，構成 DC/AC 逆變的新技術很多，但是考慮到具體的使用條件和成本以及可靠性，本電源仍然采用典型的二級變換，即 DC/DC 變換和 DC/AC 逆變。首先由 DC/DC 變換將 DC12V 電壓逆變?yōu)楦哳l方波，經高頻升壓變壓器升壓，再整流濾波得到一個穩定的約 320V 直流電壓；然后再由 DC/AC 變換以方波逆變的方式，將穩定的直流電壓逆變成有效值稍大于 220V 的方波電壓；再經 LC 工頻濾波得到有效值為 220V 的 50Hz 交流電壓，以驅動負載。
