雙向DC/DC開關變換器可以根據需求實現電流的雙向流動，在直流不間斷電源系統，航空航天電源系統，電動汽車以及太陽能電池變換器等場合對雙向DC/DC變換器有著相當廣泛的需求，可大幅度減小系統體積、重量和成本，功率流動方向易于控制，具有重要的研究價值和廣闊的應用前景。在雙向DCfDC變換器中采用交錯并聯技術，不僅可以提高變換器的暫態響應速度，而且能夠減小總輸入電流紋波、總輸出電流紋波以及開關管的電流應力。由于這些優勢，交錯并聯雙向DC/DC變換器被廣泛應用于混合動力汽車、風力發電儲能系統、超級電容系統等能量需要雙向流動的場合。

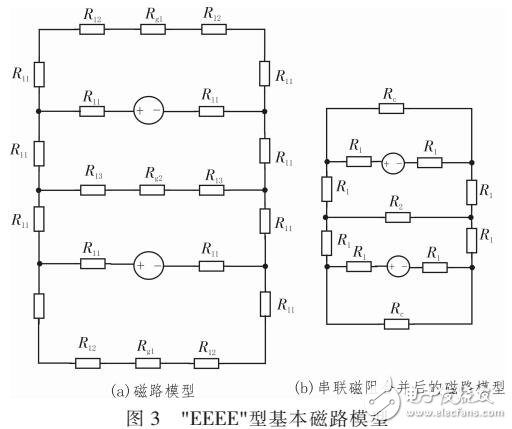

磁件的結構決定了耦合電感各方面性能，傳統的“EI”型耦合電感器將氣隙開在中柱，兩個繞組纏繞在兩個側柱上，最大程度上減小了兩個繞組之間的磁阻，增大了兩個繞組的互感，但氣隙過于集中，磁通密度分布不均勻，因而磁心損耗過大。文中提出了一種“EEEE”型耦合電感器結構，建立了基本磁路模型和改進磁路模型，并給出了設計方法，通過三維電磁場有限元仿真，驗證了“EEEE”型耦合電感器具有磁通密度分布更均勻，直流疊加特性好以及相電流紋波小等優點。
