發視頻RL電路過電流現象仿真實驗（MULTISIM14驗證）
2017-11-01 |
rar |
0.95 MB |
次下載 |
免費
資料介紹

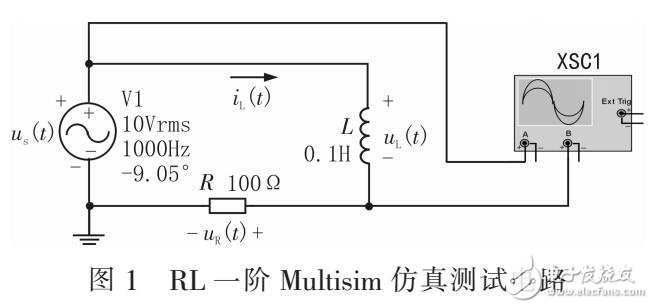

由電阻、電感構成的RL -階電路，在換路時由于儲能元件中的能量不能突變，電路的響應會出現暫態過程。正弦激勵下的RL -階電路，正弦激勵信號的初相角和電路的阻抗角滿足一定關系時其換路瞬間的暫態過程會出現過電流現象。一些文獻，對這種過電流現象僅從理論上進行了分析而缺少實驗驗證，原因是硬件實驗儀器的正弦信號發生器不能隨意設置初相位角，用Multisim軟件仿真可解決上述問題。
仿真實驗的目的，是給出正弦信號激勵下RL一階電路在換路瞬間的暫態過程中電感元件過電流現象的實驗原理和方法。
