隨著電池容量提升，大功率且高效的快速充電技術成為必需，而現有的傳統5V USB充電器使用統一使用充電接口Micro-USB，依照USB 協會發布的標準，Micro-USB 的最大允許的充電電流是1.8A，這意味著傳統的5V USB充電器將受限于9W以下，無法再提升更大輸出功率。

　　為了突破這個技術瓶頸，全球最大的手機芯片廠聯發科及高通，不約而同在新款手機芯片解決方案中，導入快速充電的功能。以過去充電器100%充電大概需要2~3 個小時來看，高通及聯發科的最新快速充電設計若搭配改款后的充電器，則50%充電僅需20分鐘，100%充電則有機會壓低到90分鐘以內。

　　雖然高通和聯發科都已經發布了各自的快速充電方案，但是他們的充電方式卻有非常大的差異，下面分別來介紹一下他們的充電原理及應對所設計的快速充電器方案。

　　1 高通的快速充電2.0（Quick Charge 2.0）

　　高通在2013年推出的驍龍800 的芯片，其中包含了QuickCharge 2.0版本的平臺，其工作原理簡單地說，就是由設備通過USB數據通訊口D+/D- ，輸出電壓信號給充電器，充電器內置USB輸入解碼芯片，判斷充電器需要輸出電壓大小。雖然快速充電的輸出電流被限制在1.8A以下，但是輸出電壓將可以有5V、9V和12V 三種選擇。新QC2.0的標準快速充電器的額定功率為15W，比過去常規5V USB充電器一下提升2~3倍。

　　現介紹一款配合高通QC2.0標準所開發的快速充電器。方案選擇是Dialog公司開發的滿足高通QC2.0 協議的解碼芯片iW620 和初級側PWM IC芯片iW1760。

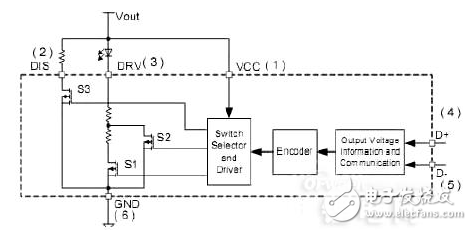

　　iW620是一顆SOT-123小封裝的USB解碼IC。IC 從USB 數據通訊口D+/D-讀取需要的信息，再由IC的DRV驅動腳輸出信號，給光電耦合器的LED不同的電流（2mA~10mA），對應控制不同輸出電壓5V/9V/12V，信號通過光電耦合器被反饋到初級電源管理芯片iW1760。

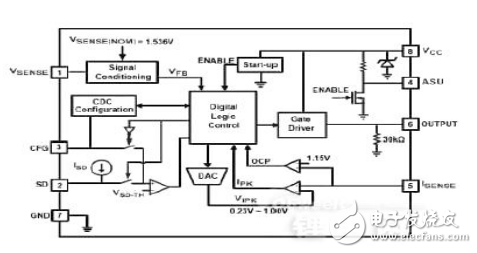

　　iW1760是一顆運用數字控制的電源管理芯片，它能夠實現在初級控制次級端的輸出電壓和電流。

　　在iW1760 內部有實時波形分析儀，它通過一個個周期循環讀取VSENSE 腳的電壓波形，然后生成一個反饋電壓VFB，此VFB信號可以精確地等效在大多數情況下的輸出電壓，這樣來用于調節輸出電壓。
