      光伏逆變器散熱技術的形式及其方案選擇與功率的關系介紹

      2017-10-16 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　隨著光伏逆變器外形尺寸縮小和單機功率提高，對散熱設計的要求越來越高。設計者必須綜合考慮逆變器散熱系統的散熱效果、防護性、可安裝性、可維護性，以及所付出的經濟代價。其中，單機功率，是設計散熱方案的重要依據。

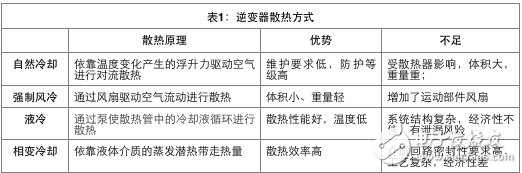

      　　逆變器散熱技術包括自然冷卻、強制風冷、液冷和相變冷卻等形式。各種形式的工作原理和特點，如表1所示。

      　　光伏逆變器散熱技術的形式及其方案選擇與功率的關系介紹

      　　研究表明，強制風冷的散熱效率是自然冷卻的10~20倍，更高效的散熱方式還有液冷。從結構復雜程度和實現的難易程度來看，強制風冷散熱系統比液冷系統簡單、容易實現、可靠性高。因而，在電源行業首選強制風冷散熱方式，其次考慮自然冷卻、液冷等散熱方式。

      　　光伏逆變器散熱技術的形式及其方案選擇與功率的關系介紹

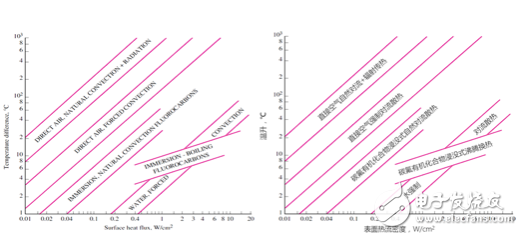

      　　圖1 散熱方式與熱流密度的關系

      　　（注：圖片引自美國內華達大學Yunus A.Cengel教授所著《Heat and Mass Transfer： Fundamentals and Applications》一書）

      　　熱流密度是指單位時間內，通過物體單位橫截面積上的熱量。如圖1所示，在同等允許溫升范圍內，系統熱流密度越大，所需的散熱方式越苛刻。
