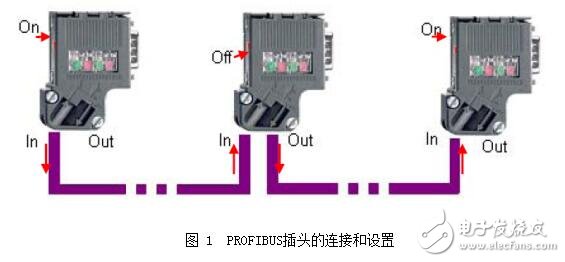

PROFIBUS介質是一根屏蔽雙絞電纜，屏蔽可以提高電磁兼容（EMC）能力。NRZ 位編碼與 EIA RS-485 信號結合，目的是降低總線耦合器成本，耦合器可以使站與總線之間電氣隔離或非電氣隔離；需要總線終端器，特別在較高數據傳輸速率（達到1500 k bits/s）時更需要。在雙絞線兩端的終端器使得物理層支持高速數據傳輸。傳輸速率≤93.75 kbits/s 時，最大電纜長度為 1.2km 。對1500 kbits/s 的速度，最大長度減到70/200m（對B/A 型電纜）。 PROFIBUS電纜的特性阻抗應在100?到220?之間，電纜電容（導體間）應該＜60pF/m，導線截面積應≥0.22mm2（24 AWG）。電纜選擇標準參見美國標準EIA RS-485 的附錄。
