資料介紹

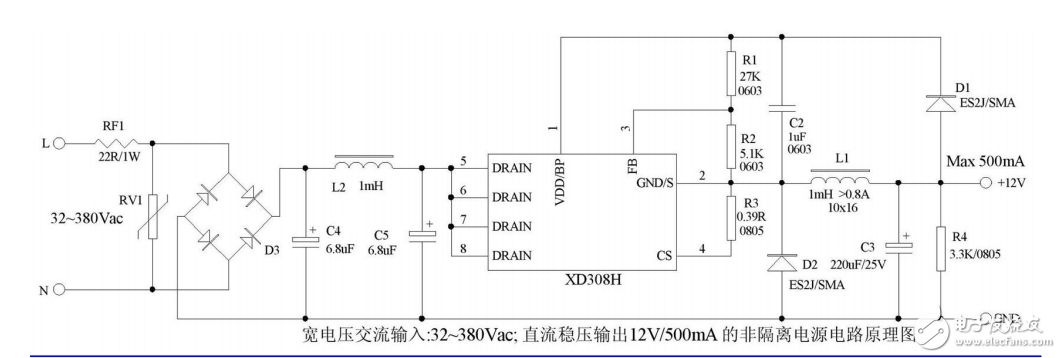

XD308H 是一款 18-600Vdc 超寬范圍輸入的高壓降型 AC-DC 轉換器電源芯片,可適應 12-380VAC 超寬電壓輸入(外部加整流濾波),輸出持續電流可以達到 500mA(最大 800mA),無音頻噪音、發熱低,內部集成全面完善的保護功能(短路保護,過載保護,輸出過壓保護、輸出欠壓保護,過熱保護等)。 該電源芯片以較低的 BOM 成本(外圍元件數目極少)方便的實現寬電壓高壓降壓小功率電源解決方案, 廣泛應用于非隔離型家電產品(220Vac)和工業產品(380Vac)等。 12W 非隔離電源方案(AC-DC 電源芯片降壓電路),采用 XD308H 芯片 BUCK 電路拓?fù)浣Y(jié)構,常用于小家電控制板電源以及工業控制電源供電, 滿足六級能效要求。可通過 EFT、雷擊、浪涌等可靠性測試,可通過 3C、 UL、CE 等認證。其特點是:電路簡單、BOM 成本低(外圍元件數目極少:無需變壓器、光耦),電源體積小、無音頻噪音、損耗小發熱低。
