系統設計原則

　　1） 信息系統的建立應遵循“科學合理，適度超前，經濟實用”的指導原則，把系統的安全性、可靠性、可擴展性放在首位。

　　2） 系統的建設，亦應體現“便捷、高效”的原則，界面簡潔、操作規范易行、傳輸及處理快捷。系統建設遵循“一次規劃，分步實施，集中開發，分片接入”的指導原則，達到“集約化管理，費用最省，維護升級容易，擴展性強，網絡安全性高”的基本要求。

　　3） 系統采用國際標準設計和使用新的技術，系統安全可靠、功能實用完整、經濟合理適中、技術先進；系統具有針對性、實用性，具有先進的支撐平臺，系統安全穩定。

　　4） 系統應滿足發展需要，系統配置按設計水平年的要求考慮，具備遠景年發展所要求的擴充能力；系統在設計上符合國標標準，真正做到開放性，同時便于系統擴展，具備應用的即插即用。

　　5） 系統軟件采用功能化和模塊化設計，功能模塊之間的接口標準統一；提供應用編程接口，支持用戶應用軟件程序的開發，保證能和其他系統互聯和無縫集成；采用現代先進的計算機技術、通信技術、圖形圖像及多媒體技術、分布式對象技術、面向?qū)ο蟮能浖こ碳夹g(shù)、數據庫技術；防火墻、物理隔離等安全防護技術，總體技術達到國內先進水平；本系統設計兼容linux/UNIX/WINDOWS操作平臺和各類關系型數據庫。

　　6） 系統軟硬件應嚴格遵循可靠性、先進性、通用性和實用性、開放性原則，并完全符合國際工業標準和國家電力工業標準。

　　7） 系統采用開放性分層分布式網絡結構，分為站控層、網絡層、間隔層，各層功能專一又相互融合，滿足系統部署、配置上的靈活的要求。

　　8） 網絡的抗干擾能力、傳送速率及傳送距離應滿足系統監控和調度要求。網絡上各個節點設備相互獨立。

　　9） 為保證系統信息接入的安全性，滿足《電力二次系統安全防護規定》（電監會5號令）的規定，此系統采用了信息集中處理，系統內信息分發的機制，從而保證了系統信息安全。

　　3 系統設計層次

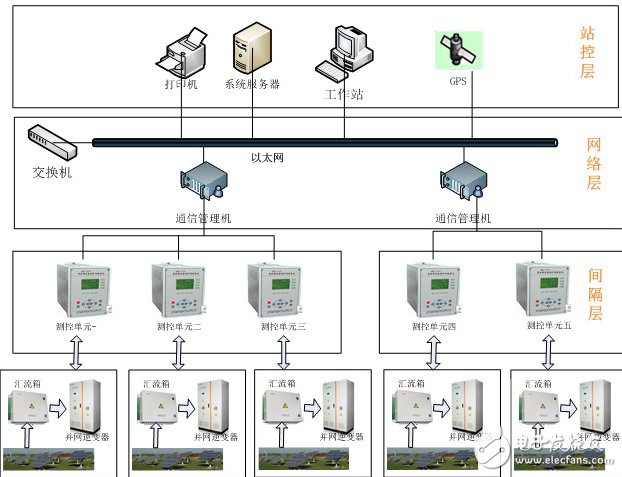

　　分布式光伏發電站集中監控系統采用開放式分層分布系統結構，由站控層、網絡層和間隔層三部分組成，圖如下：

　　l 站控層

　　分布式光伏發電站集中監控系統的監控主站層設備采用分布式、開放式的設計和高性能的計算機硬件平臺，運行人員通過站控層實現對接入各個光伏發電單元的集中狀態監視和控制、保護信息記錄與分析等功能，并對異常情況及時進行報警，保證系統安全運行。

　　站控層由系統服務器、后臺應用軟件系統、打印機、對時設備等組成。

　　l 網絡層

　　分分布式光伏發電站集中監控系統的網絡層主要采用通信管理機來完成采用多種通信規約的智能裝置的數據接入服務，用于多種繼電保護裝置及其它智能設備與當?shù)乇O(jiān)控、保護信息管理裝置等通信，并采集開關設備位置、工作狀態等信息，對開關實施分合控制。

　　主要設備有光纖、屏蔽雙絞線、通信管理機、以太網交換機等。

　　l 間隔層

　　間隔層的測控裝置具有良好的電磁兼容性能，較強的抗電磁干擾能力，低功耗，較寬的工作溫度范圍。各保護測控單元通過現場總線送入通信管理機，再通過以太網與站控層互聯，把數據上傳給站控層。保護測控單元在站控層及網絡失效的情況下，仍能獨立完成間隔層設備的就地監控功能。

　　注意：間隔層測控單元可以沒有，則設備層既為間隔層
