德州儀器高性能模擬器件高校應用指南，電源。

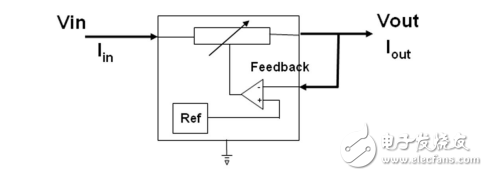

1.1 DC-DC轉換器基礎本節對電源的基本概念，電源的應用場合，電源類型做概述性介紹，目的是讓讀者對電源有一個宏觀的了解。通過本節的學習，讀者可以了解到應該如何學習電源，學習中應該注意什么地方以及有哪些工具可以幫助學習和設計電源。本教材沒有大量的理論推導，但是配有眾多的圖表和講解，可以幫助讀者將課堂上學習到的理論知識應用到實踐中去，是一本實用的工具書，希望讀者結合本教材能有一個快樂的學習過程。每個電子系統都需要一個供電電源，這些電源一般都是輸出恒定的。穩壓源提供恒定的直流電壓輸出，無論輸入電壓還是負載電流發生變化，只要這些變化在穩壓源的運行范圍內，穩壓源都要保證電路有恒定的連續的電壓輸出。在便攜式系統中，輸入電壓常常來自電池或直流電壓源。DC 到 DC 轉換器接受這些電壓輸入，同時產生所需的輸出電壓，輸出電壓可以比輸入高或者低。當輸出電壓比輸入電壓低時，這類穩壓器被稱為 BUCK 轉換器（例如：TPS5430， TPS62040 等）。當輸出電壓比輸入電壓高時，稱為 BOOST 轉換器（例如 TPS61165，TPS55340 等）。反饋信號在穩壓器中是必不可少的。反饋信號用于檢測輸出電壓的狀態，使得輸出電壓可以保持在設計的誤差范圍內。穩壓器通過將輸出電壓或者電流和內部參考源比較來控制輸出的電壓。.
