電路描述與操作：

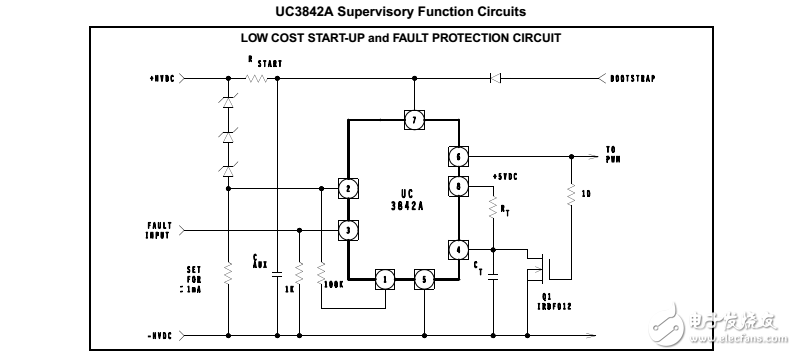

uc3842a控制器的特點是在這個設計的電源控制IC，但在監督功能協助主PWM。它將被用來方便從高電壓大容量電源低電流小于0.5毫安的啟動。此外，該uc3842a特點16伏和10伏開關關閉的門檻，非常適合于功率MOSFET的柵極驅動電路。該uc3842a 1安培的輸出是用來輔助電源電壓切換到主PWM控制器，一個芯片或UC3846為例。
該uc3842a振蕩器配置為生成一個恒定關斷時間，對應于所需的啟動延遲時間。在操作開始時，紫外線
啟動時鐘周期，在引腳6的PWM輸出變高。這是美聯儲晶體管Q1，拉RT / Ct放在引腳4低，因此“凍結”振蕩器，同時保持PWM輸出高。一旦在電流感測輸入（引腳3）接收到有效故障（大于1伏），則引腳6的輸出將變低。晶體管Q1然后關閉，振蕩器產生一個關周期或延遲，由RT / Ct組件編程。這個程序會經常由故障條件下重復，但顯著降低平均短路電流和功耗。
的uc3842a的電流感測節點作為故障輸入，可配置為提供眾多的安全衛士。初級過壓保護是通過使用一個簡單的電阻分壓網絡或串聯的齊納二極管的高壓軌串。包括uc3730精密熱監控器IC overtem溫度保護是可能的，或一個可變阻抗的熱敏電阻。在一個簡單的配置，故障電路的設計提供了一個1伏特的輸入引腳3的uc3842a故障響應，必要時。誤差放大器也可以偏置以接受當前輸入的有效故障輸入的較低幅值。一個精密的五伏輔助電源是在IC的輸出提供了參考，引腳8和可供應20毫安最大。
