摘要

　　大部分的電信和數據通信設備設施運行基于–48伏配電總線電源架構。這種供應水平已成為一種標準和有效的手段，在設備機架上分配電力，同時促進備用電源操作，如電池，當交流線路供應不可用時，備用電源。為了進一步提高正常運行時間的比率，同時滿足維修和重新配置的需要，熱插拔能力常常被納入可拆卸組件規范和設計中。

　　今天，這些通信系統的大腦；即，微處理器、DSP、ASIC、可編程邏輯，發展到更低的工作電壓。典型的集成電路運行在3.3 V，2.5 V，甚至更低的供應水平。在這種情況下，正在開發新的設備和模塊，以解決熱交換48伏VDC總線的功能，以及隨后轉換到本地調節級別的功能。這些設備提供了高集成度的點使用電源，節省了系統設計者的設計時間和關鍵的電路板空間。

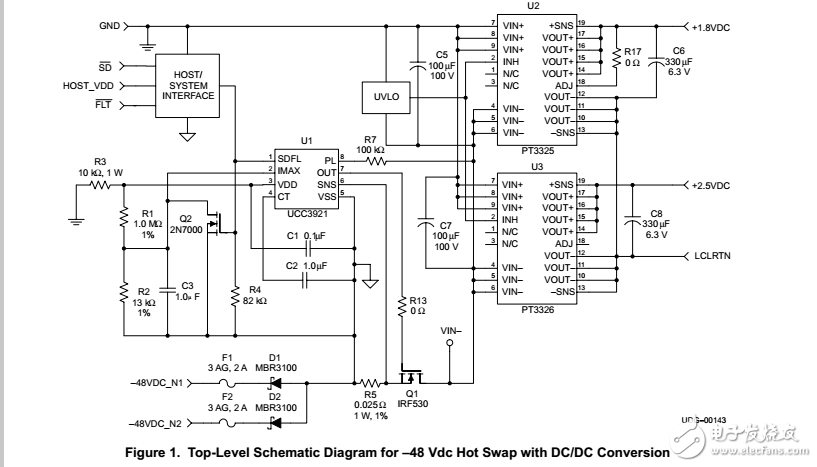

　　該應用報告提出了一種基于標稱- 48 VDC系統總線和一個需要兩個低壓電源輸出的模塊的電信插件電源問題的解決方案。該材料包括一個詳細的設計方法，使電路符合讀者系統的特定要求。該解決方案基于兩個裝置家庭德克薩斯儀器提供的ucc3913和ucc3921熱插拔電源管理IC，和pt3320系列集成開關穩壓器（ISR）。

　　文檔組織是這樣定義一些示例系統需求的，然后給出一個逐步步驟來確定外部組件值以設置用戶可編程特性。有一些可選特性的討論。最后，通過電路對各種現場插入事件的響應范圍圖以及輸入和輸出故障條件，進一步說明了電路的操作和性能。
