摘要

　　電流模式控制相對于傳統PWM方法在開關電源轉換器中的固有優勢，就像一個沮喪的電源設計工程師的愿望清單一樣。自動前饋、自動對稱校正、固有電流限制、簡單環路補償、負載響應增強和并聯運行能力等都是電流模式轉換的特點。本文介紹了專為這種拓?fù)湓O(shè)計的第一控制集成電路，定義了它的操作，并舉例說明了它的用途和優點。

　　1引言

　　在過去的幾年中，對電流型逆變器的控制越來越引起人們的興趣。本發明在20世紀60年代后期，該方案沒有公開報道直到1977（1）和飛速發展的許多作者的日期。（2-6）總之，電流模式控制采用內或次級回路直接控制峰值電感的誤差信號，而不是控制占空比的脈沖寬度調制器作為傳統的轉換器的電流。實踐中，這意味著，與其比較，誤差電壓的電壓斜坡，它是相對于電感電流迫使電流跟隨誤差電壓峰值模擬。

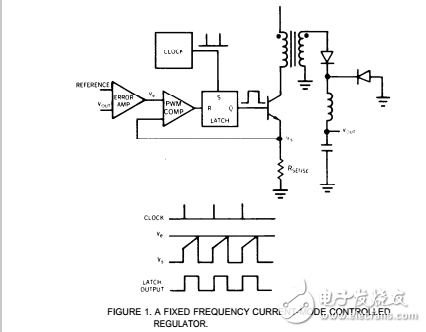

　　圖1說明了采用電流模式控制的固定頻率降壓穩壓器的簡化框圖。如圖所示，誤差信號，V，是控制峰值開關電流，它接近一個良好的近似，與平均電感電流成比例。由于平均電感電流只有在誤差信號發生變化時才能改變，電感可由電流源代替，系統的階數由一個減小。這樣的結果在一些性能上的優勢，包括更好的瞬態響應，更簡單，更容易設計的控制回路，和線路調整適用于常規的前饋方案比較。峰值電流感應將自動提供磁通平衡，從而消除了在推挽系統中復雜平衡方案的需要。此外，通過簡單地限制誤差電壓VE的峰值擺幅，瞬時峰值電流限制就完成了。最后，通過給相同功率級提供一個共同的誤差信號，輸出可以并聯，同時保持等電流共享。

　　雖然電流模式控制的優點是豐富的，但由于缺乏合適的集成電路來執行相關的控制功能，這種技術的廣泛接受受到了阻礙。本文介紹了一種專為電流模式變換器設計的新型集成電路。電路的功能和特點進行了詳細的介紹，并對比設計的例子來說明這種方法的許多優點。
