超越數據表：了解LDO參數

　　低壓差穩壓器的使用，也被稱為LDO在許多應用中是常見的，因?yàn)樗麄兲峁┝艘粋€簡單的和廉價的方式來調節輸出電壓，必須走出輸入高電壓降。更甚的是，線性LDO是易于實施和貢獻非常低噪聲相比，開關穩壓器。

　　雖然LDO規范簡單明了，但有些應用程序可能需要更深入地了解關鍵參數，以確保調節器適用于預期的應用程序，并滿足整個電路的要求。不幸的是，數據不是所有可能的操作條件下提供的所有規格。在這種情況下，設計者必須解釋和推斷現有信息，以確定在非特定條件下的性能。

　　這種能力要求設計者對LDO規范和特性有很好的理解。此外，這里提供的信息，我建議閱讀理解Low Drop Out（LDO）監管機構“德克薩斯樂器Michael Day，1提供一個LDO線性穩壓器的性能差的基本認識。文中還給出了LDO和系統參數對LDO性能的影響，以及它的工作原理。另一個建議是“由微芯科技Kevin Tretter特征的理解，和今天的LDO2”規格。

　　Key LDO parameters

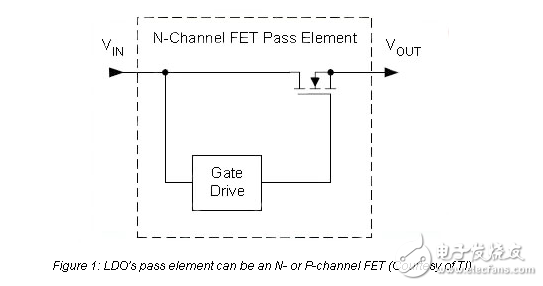

　　The explanation starts with the basic spec dropout voltage， which is the minimum voltage required across the regulator to maintain regulation. For instance， a 3.3 V LDO regulator with 1 V dropout will require a minimum input of 4.3 V. To understand the meaning of voltage drop across the LDO， let’s look at a fundamental LDO architecture with a pass element. As shown in Figure 1， the pass element can be an N- or P-channel FET， which provides the voltage drop as a function of FET’s on-resistance， RDS（on）。
