      電子發燒友網>電子資料下載>電源技術>電源驅動發射端驅動電路

      電源驅動發射端驅動電路

      2017-06-29 | doc | 276KB | 次下載 | 免費

      資料介紹

      　　這個電路主要部分在于發射端驅動電路，這個是重中之重，我會重點講解這一部分，接收電路主要是整流和穩壓這個很簡單，發射線圈和接收線圈根據自己的實際情況配合耦合電容繞即可。

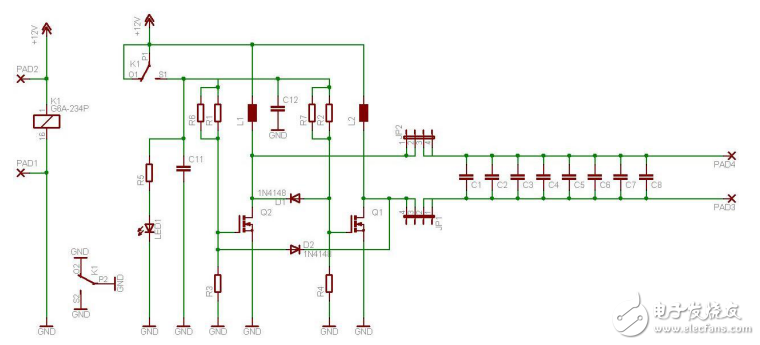

      　　這里K1是一個繼電器；

      　　包括的東西多，主要由兩個MOS來驅動，大家看的C1C2—C8是諧振電容，諧振電路大家應該知道，發射線圈相當于一個電感，這些電容與其形成一個諧振電路。這種條件下，無線傳輸的效率最大。

      　　這張圖里R1R6并起來是因為要分流，散熱。可以用一個電阻代替，清單里用R1R2代替。

      　　JP1，JP2大家不用管直接當做導線就行。

      　　Pad1， Pad2不用接任何東西。

      　　這是發射部分，關于原件型號和參數，我會在其他文件發出，見元器件清單.txt。

      　　電路調諧我一般采用阻抗分析儀來測，考慮到大家可能儀器不全我會告訴大家一個簡單實用的方法，見簡單調諧方法.txt。

      電源驅動發射端驅動電路
