信號的不必要部分，例如直流基座，在單電源電路中很難被拒絕。一個直流基座電壓最典型地出現在一個歌劇放大器的輸出上，上面有一個小信號。在模擬域中需要這種基座電壓，以確保包含相關信息的小信號永遠不會低于地面電位，在那里將發生削波。為了使這類信號數字化，直流偏移迫使設計者使用極高分辨率（20位），寬動態范圍A/D轉換器捕捉小信號，如12位合理分辨率感興趣的信號。的??轉換器ADS1210，ADS1211，ADS1212，或ADS1213，適合這功能。使用高分辨率轉換器的另一種方法是增加一個模擬級，在這個模擬級中信號被電平移動以消除直流偏移。不幸的是，這可能會使需要雙重供應的情況進一步復雜化。

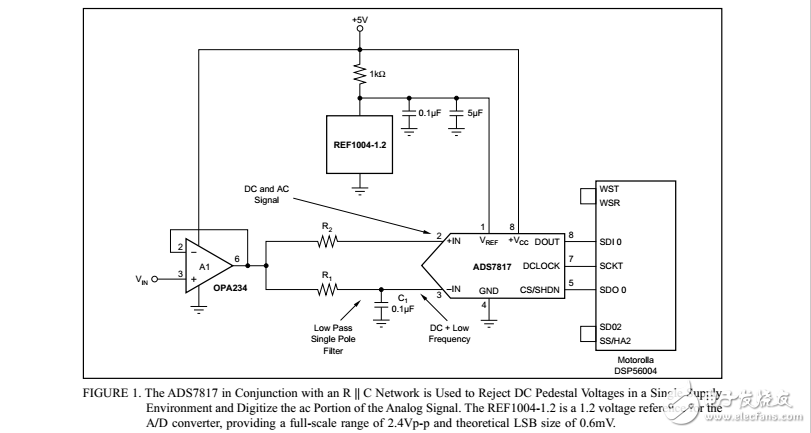

在對小信號進行數字化時，抑制直流側電壓的較好方法是使用一個器件和幾個無源元件。電路結構，如圖1所示，顯示了如何使用一個差分輸入，12位A/D轉換電路，兩個電阻和一個電容器來實現這一最終目標。在圖1中，單端標準的單電源運算放大器的輸出，如OPA234，連接到輸入的差分輸入A/D轉換器通過一個R | | C網絡。R | | C網絡結合輸入的A/D轉換器設計拒絕低頻部分的信號在數字化信號的高頻率。
