描述

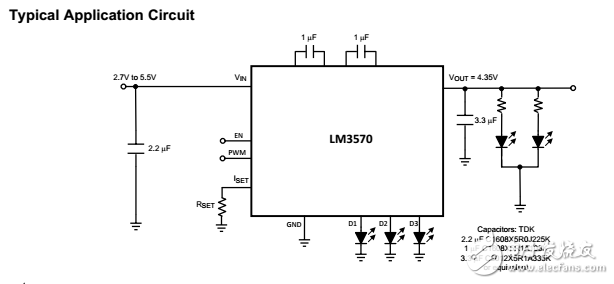

lm3570裝置提供了一個完整的LED驅動器解決方案的無線手機和使用顯示器和鍵盤等便攜式設備。有三個恒流源，高達三白光LED可用于顯示照明與優良的電流匹配（0.3%典型）。輸出電壓的調節4.35v適合電壓模式驅動輔助鍵區LED。
lm3570利用效率高3 / 2與預調節回路，最大限度地減少對輸入噪聲的CMOS電荷泵。它接收從2.7V至5.5V的輸入電壓范圍和維持一個恒定的電流的電流通過一個外部RSET電阻測定。
該裝置提供高達總負荷電流80mA至容納多達三個白光LED的任何組合，并從VOUT附加電流。其開關頻率為500kHz處。為了使攜帶的噪聲頻譜遠離便攜式射頻設備中的敏感頻率。
通過對PWM引腳施加脈寬調制（PWM）信號，用戶能夠獨立控制調節電流源輸出的亮度，而無需關閉調節輸出電壓。
