基本降壓轉換器

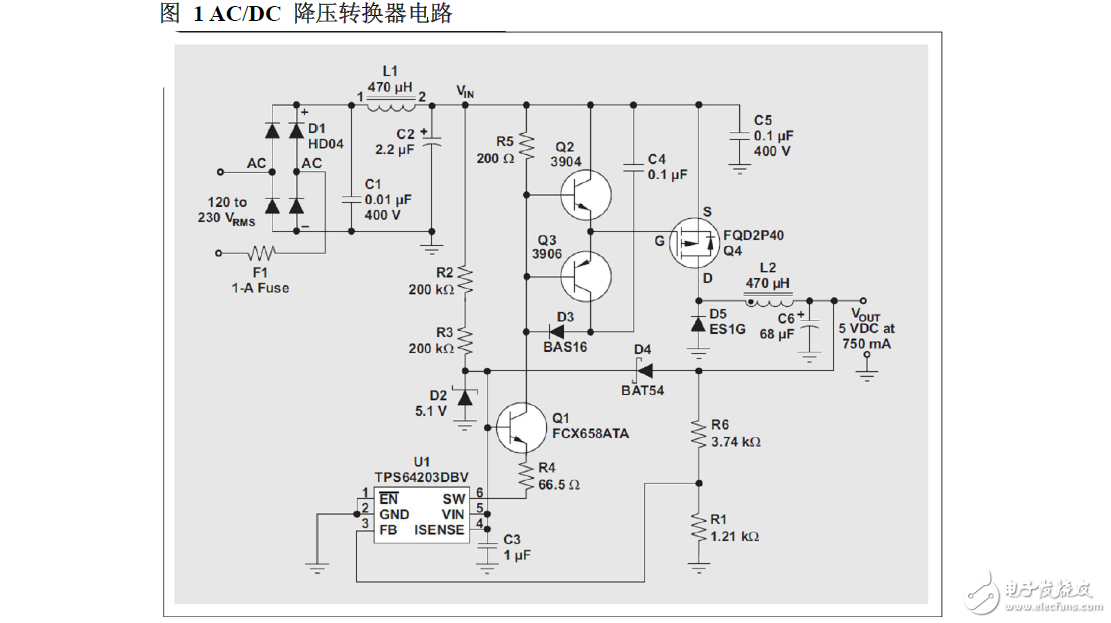

TPS64203 是一款磁滯降壓轉換器，專為驅動高端 pFET 而設計，擁有最小導通和斷開開關時間要求。傳統的磁滯轉換器有隨負載電流變化的開關頻率，與其不同的是，最小導通和斷開時間在轉換器以高輸出功耗電平在連續導通模式下運行時，從根本上控制開關頻率。TPS6420x 系列中的其他一些轉換器可主動避免在聲頻范圍內進行開關操作，從而有效地獲得最大導通和斷開時間。TPS6420x 系列起初是為電池供電型應用而設計，擁有 1.8V 到 6.5V 的輸入電壓范圍，以及非常低的靜態電流（最大為 35 μA）。在啟動期間，TPS64203 被齊納二極管D2以及高壓電阻 R2 和 R3 偏置。5-V 電壓軌上升以后，肖特基二極管 D4 允許5-V 輸出軌驅動控制器。
