      為新一代FPGA芯片設計供電系統時必須考慮的因素

      2021-11-02 | rar | 2.88 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　目前這一代的 FPGA 芯片一般都要在低電壓、高電流的環境下操作。由于要求的供電電壓比上一代的產品低，而且要輸出更高電流，因此採用的電源供應系統便要符合更嚴格的規定，一些以前視為可有可無的功能現在反而大受重視。在這個情況下，有關輸出電壓、順序供電、通電及軟 動的規定便必須嚴格遵守，否則 動 FPGA 芯片時會出現通電不穩定的情況，嚴重者甚至可能會對芯片造成損害。

      　　輸出電壓規定

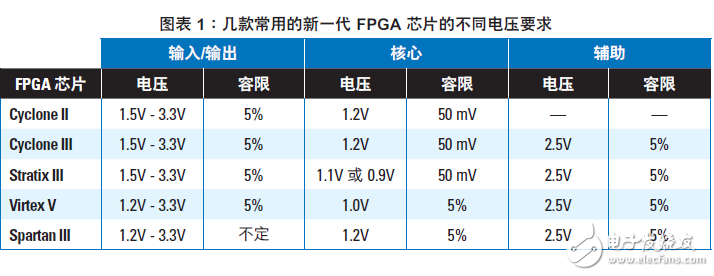

      　　為 FPGA 芯片設計電源供應系統時，首先要註意的便是供電干線不同的電壓要求。大部分 FPGA 芯片的核心及輸入/輸出都有不同的電壓要求，而且許多 FPGA 芯片規定供電系統必須另有多條輔助供電干線，以便為內部時鐘電路、鎖相環路或收發器提供供電。圖錶 1 列出多款受歡迎的 FPGA 芯片及其電壓與容限。

      為新一代FPGA芯片設計供電系統時必須考慮的因素

      　　按照產品的規格，F(xiàn)PGA 芯片的輸入/輸出一般都有多個不同的供電電壓可供選擇，選用哪一電壓取決于採用的外置數字電路。為了提高設計的靈活性，F(xiàn)PGA 芯片一般都會設有多組輸入/輸出，以便全部都可獲得獨立供電，讓 FPGA 芯片可以支持不同系列的邏輯芯片。為確保示例簡單易明，下文建議採用的解決方案都假設各組輸入/輸出由同一供電干線提供供電。
