發視頻LM3310升壓PWM直流/直流轉換器集成運算放大器和脈沖調制開關
2017-06-15 |
rar |
1.79 MB |
次下載 |
免費
資料介紹
LM3310升壓PWM DC/DC集成運算放大器和門pulsegate脈沖調制變換器柵極脈沖調制（GPM）塊是用來給柵極驅動電路提供電壓調制液晶顯示器。手術是最好的理解是指在框圖GPM框圖圖45中的圖和圖46和圖47中的瞬態波形。在GPM塊兩個控制信號，并vflk VDPM。VDPM是使能引腳為GPM塊。如果VDPM高，GPM塊積極回應從定時控制器的vflk驅動信號。

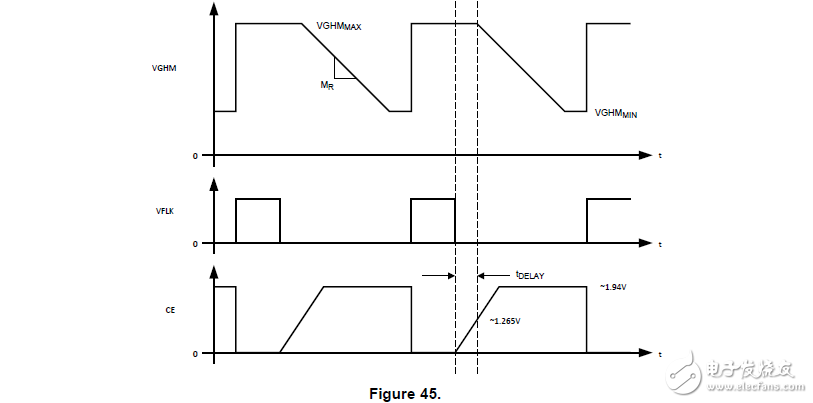

然而，如果VDPM低，GPM塊將被禁用和PMOS開關P2和P3將關閉。vghm節點將通過一個1K的Ω電阻和NMOS開關N2排放當VDPM高，對于GPM塊典型波形如圖45所示。銷VGH一般由2倍或3倍的電荷泵。在大多數情況下，的2倍或3倍的電荷泵驅動的離散解SW引腳和升壓開關穩壓器的輸出。當vflk高，PMOS開關P2開啟PMOS開關P3被關閉。P2，這vghm引腳被拉到應用到相同的電壓榮總銷。這提供了一個高的柵極驅動電壓，vghmmax，和能源電流的柵極驅動電路。
當vflk高，NMOS開關N3上放電電容Ce調制開關
