詳細的引腳說明

　　VDD（5/12）

　　ucc28250可供電4.3 V的電源電壓范圍寬（UVLO上升到20 V（絕對經典）最大值），使其適用于一次側控制或二次側控制。當電壓在VDD時引腳低于4.1 V（典型），控制器處于待機模式，消耗150微米（典型）在3.6伏VDD的。在待機模式下，VREF繼續被調節到3.3伏或以下如果VDD VDD低于3.3請參考VREF的描述更詳細的信息。至少需要1μF旁路電容VDD接地。盡量使旁路電容盡可能靠近設備。

　　VREF（參考發生器）（20 / 7）

　　VREF引腳在3.3 V外部陶瓷電容器調節必須放在盡可能接近VREF和GND引腳的噪聲濾波，向監管部門提供補償。電容范圍為了穩定，必須在0.5μF到2μF之間進行限制。這個引用用于控制控制器內部電路，也可以用來偏置光耦合器晶體管，外部管家微控制器，或其他外圍電路。此引用還可用于生成外部錯誤的引用。放大器。該穩壓器輸出內部電流限制為25毫安（典型）。

　　EN（啟用引腳）（18/5）

　　在控制器允許啟動之前，必須滿足以下條件：

　　1。VDD電壓高于UVLO閾值4.3 V（典型）；

　　2。3.3 V參考電壓輸出在VREF引腳可與2.4 V以上（典型）；

　　三。結溫低于熱關斷閾值130°C（最低）；

　　4。在輸出電壓低于0.7伏（典型）。

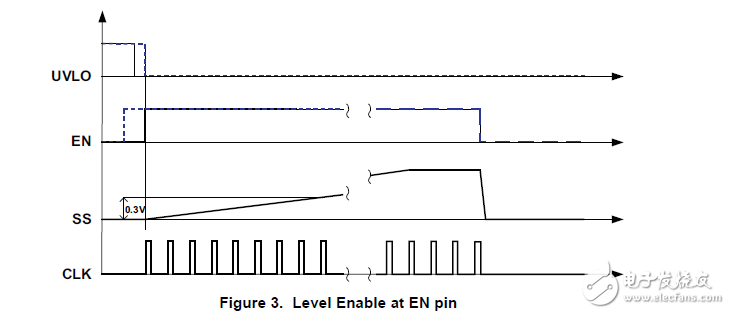

　　如果滿足所有這些條件，驅動EN引腳的信號就能啟動軟啟動過程。一旦設備已啟用，27 - A的內部充電電流在SS引腳打開并開始充電。軟起動電容器。該EN引腳可以接受電平啟用和脈沖使能信號。對于電平啟用，EN引腳上的電壓電平需要連續高于2.25 V允許連續。操作。一旦EN引腳低于2.25 V，設備就失效了（參見圖3）。
