無論是用于偏置光接收器中的雪崩光電二極管 （APD），驅動閃光相機中的閃光燈，還是為高電壓電容器充電，對高電壓源的需求在日益增長。 因此，在輸入電源電壓低的電池供電裝置中，需要通過 DC/DC 轉換器產生數倍于輸入的電壓。 為滿足這一要求，Analog Devices、Linear Technology、Maxim Integrated 和 Micrel 等供應商紛紛推出輸出電壓達 70 V 及 70 V 以上的升壓轉換器。
本文將考察此類解決方案并討論每種解決方案采用的拓撲結構和技術。為了利用很低的 DC 輸入產生高 DC 電壓，這些拓撲結構和技術按照 10:1 或更高的升壓比提升輸出電壓。
高升壓比

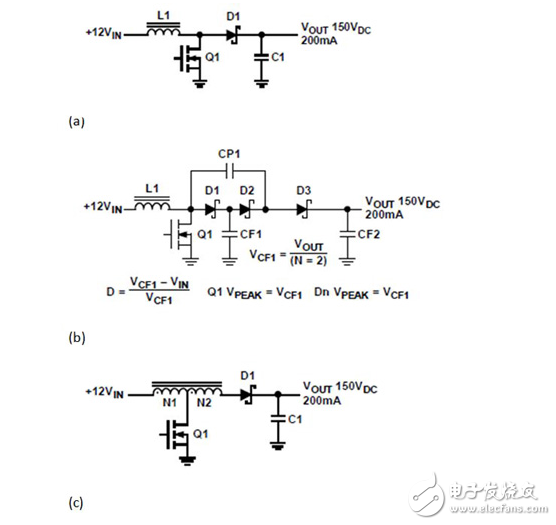

根據 Analog Devices 的應用說明 AN-1126 1，可利用多種 DC/DC 轉換器拓撲結構獲得相對較高的升壓比 （》10:1）。 其中包括簡單升壓、充電泵倍增式升壓和抽頭式電感器升壓，如圖 1 所示。 雖然每種技術都優點眾多，但以大升壓比實現高功率時其不足也非常明顯。
