      電子發燒友網>電子資料下載>電源技術>A-300-W通用輸入隔離型液晶電視電源的應用

      A-300-W通用輸入隔離型液晶電視電源的應用

      2017-06-08 | rar | 0.84 MB | 次下載 | 免費

      資料介紹

      　　應用簡介

      　　本指南提供了一個低調的電源，適用于液晶電視或其他平面屏幕供電應用。電源接受通用AC輸入電壓（85 Vrms的265 VRMS），并產生輸出電壓24伏負載高達12（288 W）。

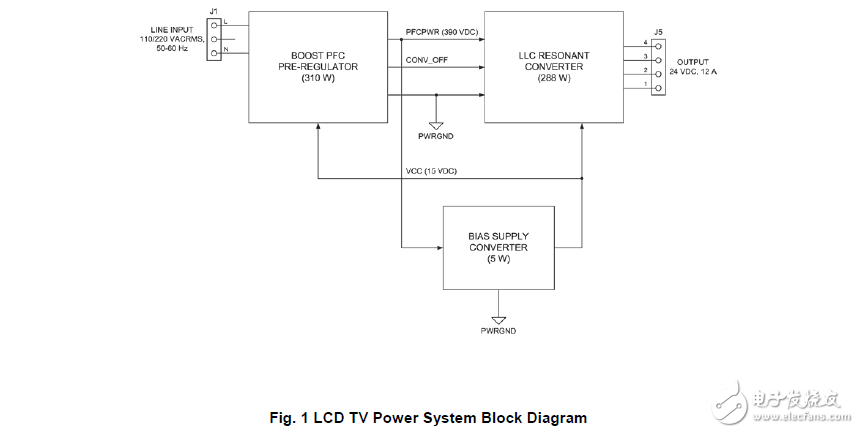

      　　對于平板顯示器的要求包括物理配置文件和從AC線路輸入操作的能力接近單位功率因數。因此，平板顯示應用程序需要內部電源薄，以便在屏幕后面的電視外殼，并符合規定的電能質量要求IEC 61000-3-2標準。此外，結合嚴密的物理包和愿望滿足能源之星的指導方針要求，該設計還演示了非常高的效率。此處描述的是實用設計采用標準件。它實現了使用傳統的兩級電源的要求轉換器拓撲與國家的最先進的電源電路控制方法。第一階段是交錯，過渡模式，功率因數校正（PFC）升壓預調節器。這是由一個孤立的LLC串聯諧振直流主變流器。

      　　該設計充分利用三個集成電路（IC）功率控制器。PFC預調節階段是由ucc28061控制，雙相、交錯、過渡模式PFC控制器。諧振LLC轉換器采用ucc25600；低成本的8引腳控制器。第三IC是ucc2813d-4。這是用來控制一個小5反激變換器提供偏置電壓。偏置電源可選。它是為方便起見，使電路可以證明，而不需要的長凳供應。

      　　范圍

      　　參考設計主要是為了演示一個功能電路的設計，其中的操作已通過有限數量的性能測試驗證。該電路采用必要的安全性特征。這些措施包括輸入線保險絲，浪涌電流控制，輸出過流限制，輸出過壓保護。這種設計沒有解決的區域是電磁兼容性（EMC）。對于大多數應用，EMI濾波器組件將需要添加，使設計符合適用的環境和系統兼容性要求。為了符合EMC標準，組件，如輸入和輸出濾波器將需要抑制電磁干擾（EMI）。此外，組件，抑制和/或保護從高壓線浪涌和閃電單位將需要滿足電能質量和安全標準。

      A-300-W通用輸入隔離型液晶電視電源的應用
