新的650 V場阻IGBT感應加熱，使更高的效率和可靠性
主要工作正在進行中，由電磁爐制造商增加最大功率和減少烹飪時間，同時也實現了系統效率高，符合嚴格的能源之星標準。
這些趨勢創造選擇在感應加熱系統的臨界功率半導體器件IGBT的合適的新要求。考慮到灶具可10-15年長的壽命，對IGBT應該是高效和高可靠性的能力提供低功耗的功能是為灶臺的生活。

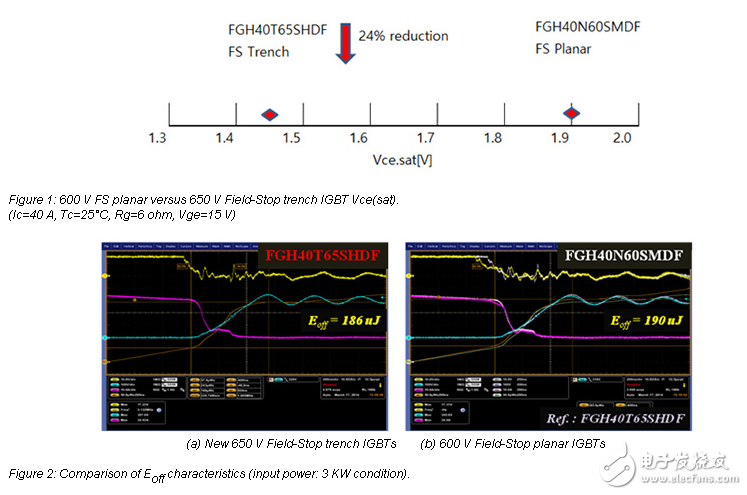

根據系統要求，650伏場阻止（FS）溝IGBTs，如fgh40t65shdf，是理想的軟開關逆變技術的電磁爐和微波爐的應用。此外，650 V FS溝槽IGBT技術具有較低的導通損耗相比前600 V場停止平面IGBT技術由于低VCE（SAT）24%特點（圖1）。一個額外的50 V擊穿電壓提供了更大的系統設計裕度和可靠性優勢。
Lastly， the new 650 V FS trench IGBT also has lower Eoff， or tail losses， than previous generation 600 V Field-Stop planar IGBT （Figure 2）。
