      TSW3000演示套件用戶指南（免費下載）

      2017-05-16 | PDF | 2.84 MB | 次下載 | 免費

      資料介紹

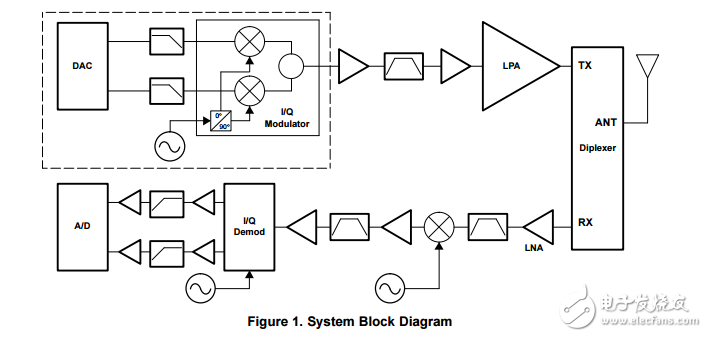

      　　TSW3000演示工具包可以以不同的方式配置，以評估不同頻段中的不同組件。本節概述了各種組件配置。基于配置，必須改變測試和電路板設置，以適應給定的組件和特性。

      　　該芯片組可最大限度地降低噪聲與失真，而這正是 WI 應用中最棘手的性能問題。通過與 TRF3702 同相/正交 （I/Q） 調制器相連接，DAC5687 的 IQ 補償功能有助于優化相位、增益以及 DC 偏移，最大化載波抑制與邊帶抑制，同時還能最大程度地滿足向調制器的供電。這樣，在中頻為 30.72 MHz 的單載波 WCDMA 應用中采用 2.14 GHz 的 RF 本地振蕩器，我們就能獲得出色的 71 dB 相鄰通道功率比 （ACPR）。在雙載波 WCDMA 應用中，IF 為 92.16 MHz，RF LO 為 2.14 GHz 時該芯片組的 ACPR 為 65 dB。此外，TSW3000 還可在 1.5 GHz 至 2.5 GHz 的頻率范圍內進行 I/Q 調制。

      　　TSW3000 評估板 （EVM） 集成了 DAC5687 16 位 500 MSPS 內插數模轉換器 （DAC）、CDCM7005 低相位噪聲與低抖動時鐘合成器及抖動清除器、TRF3702 超低噪聲直接正交調制器，以及 TRF3750 高性能單片鎖相環 （PLL） 頻率合成器。設計人員可將該套件用作高性能發送器前端芯片組，在實際的發射器中作為評估各個組件性能的工具，也可作為確認系統 RF 信號性能的方法，而不會帶來額外的工程設計費用。


      TSW3000演示套件用戶指南（免費下載）
