      超精準電流檢測放大器的應用

      2017-05-15 | rar | 0.63 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　在許多電子繫統中，準確的電流測量是必不可少的。電流通常是通過放大其在一個小值電阻兩端產生的電壓來測量的。對于那些需要一個大動態測量範圍的繫統，必須增大檢測電阻或改善放大器的精度。增大檢測電阻器的阻值會產生不利的影響，就是功耗將增加。更好的選擇是提高檢測放大器的精度。

      　　放大器的精度在很大程度上取決于放大器的輸入失調電壓。一直以來，市面上的電流檢測放大器所提供的輸入失調電壓性能大約為幾百 μV 甚至幾千 μV。當采用此類器件時，實現一個8至10位的實際動態範圍有可能需要消耗 1W 的功率 （在滿工作電流條件下）。 LTC?6102 超精準電流檢測放大器把輸入誤差降至微小的 10μV。這一大幅度的性能提升將直接轉化為測量動態範圍的擴大 （即使在降低檢測電阻器功耗的情況下也能達到 16 位），從而極大地?cái)U(kuò)展了電流檢測設計可選方案的範圍。

      　　精度的提升換取了效率的改善

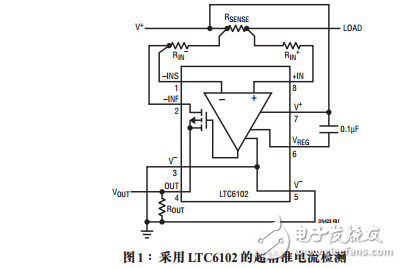

      　　LTC6102很容易連接，如圖1所示。

      超精準電流檢測放大器的應用
