引言
大型TFT-LCD 的功率需求量之大似乎永遠得不到滿足。電源必須滿足晶體管數目不斷增加和顯示器分辨率日益攀升的要求，并且還不能占用太大的板級空間。

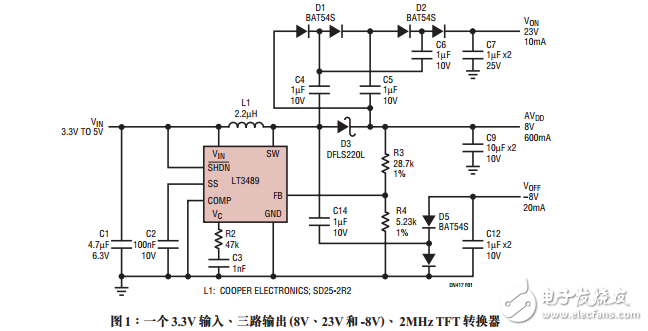

圖 1 中的叁路輸出電源示出的是一款基于 LT3489 的緊湊型設計，專為驅動大型 TFT 屏顯示器而優化。主輸出可提供 8V （在 600mA） 電壓，而 23V 和 -8V 輸出則可分別提供 10mA 和 20mA 的電流 （均在采用一個 3.3V 輸入的條件下）。盡管 TFT 轉換器通常采用一個 3.3V 或 5V 穩壓工作電源，但該轉換器也可在操作過程中無縫地切換至一個鋰離子電池，當電池電壓下降至 3.3V 時，可輸送 5W 功率；而當電池電壓處于 4.2V 時，則可提供 8W 功率。
