整流濾波及穩壓電路
整流電路是將工頻交流電轉為具有直流電成分的脈動直流電。
濾波電路是將脈動直流中的交流成分濾除，減少交流成分，增加直流成分。
穩壓電路對整流后的直流電壓采用負反饋技術進一步穩定直流電壓。

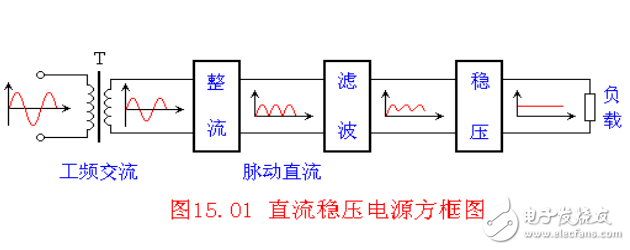

直流電源的方框圖如圖15.01所示。
單相橋式整流電路的變壓器中只有交流電流流過，而半波和全波整流電路中均有直流分量流過。所以單相橋式整流電路的變壓器效率較高，在同樣的功率容量條件下，體積可以小一些。單相橋式整流電路的總體性能優于單相半波和全波整流電路，故廣泛應用于直流電源之中。
注意：整流電路中的二極管是作為開關運用的。整流電路既有交流量，又有直流量，通常對：
輸入（交流）—用有效值或最大值；
輸出（交直流）—用平均值；
整流管正向電流—用平均值；
整流管反向電壓—用最大值。
