資料介紹
?
智能建筑給業主和居住者帶來了許多好處。通過使用傳感器收集環境和占用數據,供暖和空調系統可以優化,以保持駕乘舒適,不浪費能源。照明系統可以響應入住率和白天條件的時間,使室內照明節能以及。外部照明系統,智能控制,提高安全性和安全性。智能建筑應急系統可以識別最快和最安全的出口路徑的居民或入境應急響應
?
如果電源線不需要與智能樓宇的傳感和控制子系統,部署靈活性可以顯著增強。使用以太網的電源(PoE)可以增加子系統部署選項,同時保持一個“硬化”的通信能力,更強大,更安全,比無線實現。本文將提供一個POE系統的關鍵元素,并說明它們是如何實現的一個例子設計。
?

?
The Basics
?
PoE is a power delivery and data communications standard that can provide a convenient source of power to remote sensors, aggregators, wireless gateways, security cameras, and controllers within a smart connected building. Power is delivered safely and can source up to 12.95 W (IEEE 802.3af) and up to 25.5 W for the emerging IEEE 802.3at standard.
?

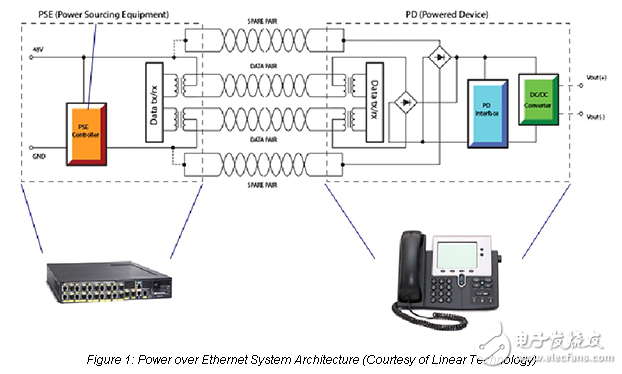

Figure 1 below shows a typical PoE system with the power-sourcing equipment (PSE) on the left and the powered device (PD) on the right. In this example the power source is an Ethernet Switch and the powered device is an office phone. The two devices are connected via the Ethernet twisted-pair cable using two wires for data and the two spare pairs for the delivered 48 V power source. Power is managed by a special PSE controller, on the power sourcing side and a power delivery interface and DC/DC converter on the delivery side.
?
