現在，通用串行總線（USB）是常見的使用DTO功率平板電腦和高速手機電池充電器應用從未設想在20世紀90年代中期開始的USB標準。在此期間USB標準發生了顯著變化。例如，USB 3需要高達900mA（六，150ma高帶寬通信中的單位負荷）。一專用充電端口可以提供多達1.8a。
如此高和高度可變的，負載電流可以產生顯著和不可預知的電壓降在布線和連接器中，降低性能設備的。虛擬遙感感官損失實時在線，自動適應變化在負載電流，線路電阻，連接器老化和溫度的變化。結果是改進電壓調節和增加設備的可靠性。

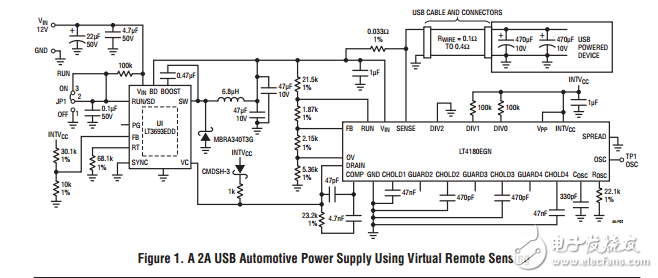

圖1顯示了一個2A的USB電源為汽車應用降壓開關穩壓器和lt4180虛擬遙感控制器。電源產生一個5V，2A輸出從標稱輸入電壓為了簡化原理圖，保護電路負載突降，電池反向2電池跳，穗狀花序和噪聲不顯示（參照線性技術“汽車電子解決方案”的小冊子，進一步標稱開關頻率設置在高于455 kHz時為避免干擾，如果各種射頻器件。它可以提高到2mhzto避免干擾與AM和旅行者信息站廣播，
