引言

　　LTC?2338-18 是一款非常容易驅動的 18 位全差分 SAR ADC。該1Msps ADC采用單5V工作電源，并實現了 ±4LSB INL （最大值） 以及 –111dB THD 和 100dB SNR。其全差分±20.48V真正雙極性輸入范圍最大限度地降低了對于范圍調節的需求，而其 2kΩ 阻性輸入則極大地減少了來自內部采樣電容器的電荷回踢。

　　聲稱擁有相似性能的其他同類 ADC 則需要調節至超過 0V 至 VREF 的典型輸入范圍，因而要求采用低阻抗輸入或一個額外的緩沖器級。為了對噪聲進行頻帶限制并最大限度地抑制由采樣瞬變反射至緩沖器中的擾動，其他的ADC需要在驅動器輸出端上布設由昂貴的薄膜或 COG 電容器構成的濾波器電路。與此相反，這里介紹的簡單驅動器電路只需采用一個雙路高精度運放和兩個電阻器即可驅動 LTC2338-18。另外，本文還說明了該電路的布局策略。

　　簡單的驅動器電路

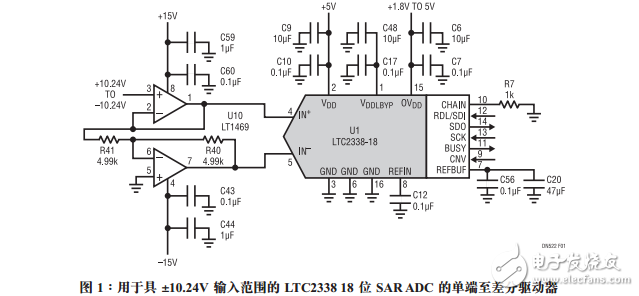

　　圖1所示電路僅采用 LT?1469 雙路高精度運放和兩個金屬膜電阻器便形成了一個用于 LTC2338-18 的單端至差分驅動器。該電路接受一個單端 ±10.24V 輸入電壓并將之轉換為 ±20.48V 全差分信號，而這是 LTC2338-18正確運作所需要的。

　　該電路之驅動器部分的典型失調小于 LTC2338-18 的等效指標 1LSB （156μV）。此電路的典型 AC 性能包括 –110dB THD 和 100dB SNR。這種性能可在圖 2 給出的 FFT 中看到。THD 和 SNR 性能與 LTC2338-18 產品手冊中提供的典型性能值很接近，這款簡單的驅動器幾乎沒有使LTC2338-18的性能有什么下降。
